Làm thế nào để các phụ kiện tủ bồi thường làm việc cùng nhau?

Lời nói đầu

Tủ bồi thườngPhải hợp tác giải quyết ba vấn đề cốt lõi: triệt tiêu hài hòa, bù năng lượng phản ứng và ổn định điện áp. Lò phản ứng, tụ điện và bộ điều khiển bổ sung cho nhau để đạt được kiểm soát hiệu quả. Là một nhà sản xuất thành phần, chúng tôi sẽ phân tích các nguyên tắc của các yếu tố lựa chọn sức mạnh tổng hợp và chính từ góc độ sản xuất.

Lò phản ứng là cốt lõi của điều khiển hài hòa

Các lò phản ứng tinh thể nano của chúng tôi được hình thành từ dải 0,02mm bằng cách sử dụng quá trình làm nguội chân không, đạt được tổn thất cốt lõi là 4,3W/kg (so với 8,6W/kg đối với các tấm thép silicon). Thiết kế khoảng cách không khí bảy bước đảm bảo phân phối thông lượng không đồng đều ≤3%, đạt được sự suy giảm 30dB cho sóng hài trên thứ tự thứ 23. Lò phản ứng này thể hiện sự suy giảm hiệu suất dưới 3% trong tình trạng quá tải 150% và tự hào có tuổi thọ 12 năm. Thiết kế này làm giảm biến dạng điều hòa hệ thống từ 35% xuống 5% và giảm 12,7 kilowatt của máy biến áp. Một mô hình xếp hạng lò phản ứng 14% được khuyến nghị cho các kịch bản cọc, trong khi một mô hình kháng DC được khuyến nghị cho các kịch bản quang điện.

Các tụ điện chủ yếu đóng vai trò của bù công suất phản ứng.

Như mộtTụ điệnNhà sản xuất, chúng tôi sử dụng vật liệu màng polypropylen kim loại hóa với hệ số tổn thất tan ≤ 0,0002. Ngân hàng Tụ điện được sạc trước của chúng tôi (800 KVAR) được kết hợp với bộ đệm lưu trữ năng lượng bánh đà, cung cấp tốc độ phản hồi 10ms. Mô-đun chặn DC tích hợp ngắt kết nối mạch trong vòng 0,1 giây khi phát hiện thành phần DC 3V. Giải pháp này duy trì hệ số công suất ổn định là 0,99 dưới mức tải trọng 150kW, loại bỏ hoàn toàn các hình phạt công suất phản ứng. Các tụ điện chịu được dòng điện quá tải 130% và hoạt động ổn định ở nhiệt độ môi trường xung quanh từ -40 ° C đến 85 ° C.

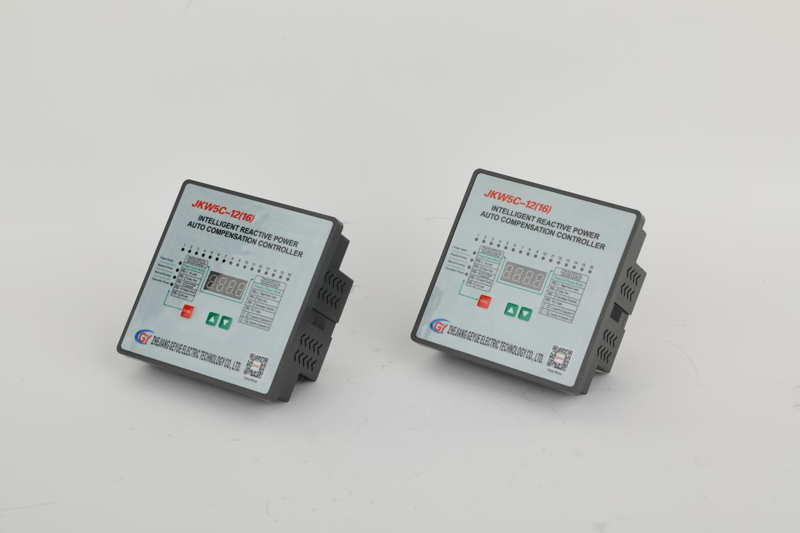

Bộ điều khiển là chìa khóa của hệ thống.

Bộ điều khiển DSP lõi tứ của chúng tôi nắm bắt dữ liệu năng lượng ở mức 128 điểm trên mỗi chu kỳ điện, hoàn thành phân tích FFT hài hòa trong vòng 5 ms. Bằng cách theo dõi các dẫn xuất bậc hai của các đường cong sạc/xả pin, nó dự đoán nhu cầu năng lượng phản ứng trước 50ms. Điều này cho phép chẩn đoán điều hòa tức thời, bảo vệ tăng chủ động và ổn định điện áp trong quá trình biến động tải, hình thành một hệ thống phòng chống lỗi lưới dự đoán. Sử dụng giao thức Bus Bus, độ trễ truyền lệnh nhỏ hơn 1ms. Khi các dao động điện áp vượt quá ngưỡng 8%, lưu trữ năng lượng bánh đà tự động tọa độ để cung cấp bộ đệm 0,1 giây và các ngân hàng tụ điện chuyển tiếp bù để duy trì độ ổn định điện áp, giảm biên độ nhấp nháy từ ± 15% xuống ± 6%, với độ chính xác của ± 0,5%.

Cách các phụ kiện hoạt động cùng nhau

Khi hệ thống phát hiện tác động của cọc sạc, bộ điều khiển xác định hệ số công suất giảm đột ngột trong vòng 5ms và kích hoạt lò phản ứng để ngăn chặn sóng hài thứ 23 (giảm 30dB). Ngân hàng tụ điện sau đó được gửi trong vòng 10ms để lấp đầy khoảng cách năng lượng phản ứng và lưu trữ năng lượng bánh đà cung cấp bộ đệm quá tải 0,1 giây. Ba thành phần này phối hợp với nhau để lấp đầy khoảng cách công suất phản ứng 2000kvar trong vòng 50ms, giữ dao động điện áp trong phạm vi ± 6%.

Cách chọn lò phản ứng

Phản ứng của lò phản ứng phải phù hợp với thứ tự hài hòa đặc trưng. Đối với các kịch bản trong đó sóng hài thứ 7 chiếm ưu thế, hãy chọn mô hình phản ứng 14%. Tổng số tụ điện phải được cấu hình gấp 1,2 lần khoảng cách công suất phản ứng tối đa. Một ngân hàng tụ điện 800 kvar phải phù hợp với khoảng cách 2000 kVAR. Tốc độ lấy mẫu của bộ điều khiển phải là ≥128 điểm/chu kỳ, với độ trễ đáp ứng ≤5ms. Đối với thiết kế tản nhiệt, dự trữ 0,2 mét vuông diện tích tản nhiệt cho mỗi 100 kvar tụ điện. Khi lắp đặt lò phản ứng theo chiều dọc, duy trì độ thanh thải ống 10 cm.
