Tụ điện Shunt tự phục hồi một pha dòng BSMJ

Model:BSMJ Series

Tụ điện shunt tự phục hồi một pha dòng BSMJ phù hợp với hệ thống điện áp thấp 50Hz hoặc 60Hz, chủ yếu được sử dụng để cải thiện hệ số công suất, giảm tổn thất công suất phản kháng, cải thiện chất lượng điện áp, khai thác công suất máy biến áp, v.v. Đây là sản phẩm tiết kiệm năng lượng tốt nhất được nhiều quốc gia khuyên dùng.

Sản phẩm này tuân thủ nghiêm ngặt: Tiêu chuẩn GB/T 12747.1-2004 và IEC 60831-1:2014.

Gửi yêu cầu

Mô tả Sản phẩm

Điện Geyuelà nhà sản xuất và cung cấp Tụ điện Shunt tự phục hồi một pha dòng BSMJ chuyên nghiệp tại Trung Quốc, có nhà máy ở Nhạc Thanh, Chiết Giang. Tụ điện Shunt tự phục hồi một pha dòng BSMJ là tụ điện điện áp thấp được thiết kế chohiệu chỉnh hệ số công suấtvà bù công suất phản kháng trong hệ thống điện xoay chiều một pha. Nó được sử dụng rộng rãi bởi các nhà máy công nghiệp, nhà chế tạo bảng điều khiển và các công ty phân phối vì chất điện môi tự phục hồi đáng tin cậy, tổn thất thấp và tuổi thọ dài. Nếu bạn đang tìm nguồn cung cấp tụ điện shunt tự phục hồi một pha, Geyue Electric cung cấp các mẫu tiêu chuẩn và thông số kỹ thuật tùy chỉnh trực tiếp từ nhà máy. Mô hình này cũng thuộc về rộng hơn của chúng tôitụ điện shunt tự phục hồiloạt.

Điện áp định mức0,23 – 1,2 kV

Đầu ra định mức5 – 50 kvar

Tính thường xuyên50/60Hz

Sự liên quanmột pha

Mô tả sản phẩm

Tụ điện Shunt tự phục hồi một pha dòng BSMJ là tụ điện điện áp thấp được Geyue Electric phát triển để bù công suất phản kháng trong mạng điện một pha. Được kết nối song song với các tải cảm ứng như động cơ, máy biến áp và máy hàn, nó cung cấp công suất phản kháng cục bộ, giảm công suất phản kháng lấy từ lưới điện và đưa hệ số công suất về 0,95 hoặc cao hơn.

Tụ điện sử dụng màng polypropylen kim loại với chất điện môi tự phục hồi, được bọc kín bên trong hộp nhôm và được tẩm sáp vi tinh thể. Nếu xảy ra sự cố cục bộ, lớp kim loại mỏng xung quanh sự cố sẽ bay hơi và cách ly khuyết tật, do đó tụ điện sẽ tự động trở lại hoạt động bình thường. Điều này cải thiện đáng kể độ tin cậy và kéo dài tuổi thọ. Nó thuộc cùng dòng sản phẩm với các thiết kế ba pha, tách pha và xi lanh của chúng tôi, tất cả đều có sẵn thông quatụ điện shunt tự phục hồibộ sưu tập.

Lợi ích chính

Hiệu chỉnh hệ số công suất

Tăng hệ số công suất lên 0,95 hoặc cao hơn và tránh phí phạt tiện ích.

Điện môi tự phục hồi

Tự động cách ly các sự cố cục bộ giúp kéo dài tuổi thọ và cắt giảm việc bảo trì.

Chất lượng điện áp

Ổn định điện áp bus và giảm sụt áp và nhấp nháy.

Hiệu quả năng lượng

Giảm tổn thất đường dây và máy biến áp và giải phóng công suất máy biến áp.

Vật liệu và tay nghề

Phim nền Polypropylen nhập khẩu cao cấp

Màng nền có nguồn gốc từ các nhà cung cấp nổi tiếng, sử dụng màng polypropylen nhập khẩu với lớp phủ nhôm và kẽm kim loại chính xác. Bề mặt màng của mỗi màng nền sạch sẽ và nguyên vẹn, mang lại lớp hoàn thiện mịn và đặc biệt sáng, đảm bảo điện dung ổn định và tổn thất điện môi thấp trong suốt vòng đời của tụ điện.

Dây bện đồng dẫn điện

Dây bện đồng có khả năng chống oxy hóa và chống ăn mòn vượt trội. Được lựa chọn để có mật độ đan mịn không có gờ bề mặt. Chiều rộng, độ dày và điện trở suất đùn đáp ứng nghiêm ngặt các tiêu chuẩn quốc gia GB/T, đảm bảo điện trở tiếp xúc thấp và khả năng mang dòng ổn định.

Lớp phủ phun kẽm vàng có độ tinh khiết cao

Bột kẽm có độ tinh khiết cao được nguyên tử hóa thành dạng phun mịn thông qua quá trình phun hồ quang, sau đó phun ở tốc độ cao lên khe hở lớp màng của bề mặt thành phần lõi tụ điện. Lớp phun vàng và lớp màng kim loại kết hợp chặt chẽ, kích thước hạt mịn và độ dày đồng đều, giữ điện trở tiếp xúc ở mức thấp.

Chất tẩm sáp vi tinh thể hiệu suất cao

Sáp vi tinh thể có đặc tính điện tốt, khả năng chịu nhiệt cao và độ ổn định lão hóa mạnh được sử dụng làm sáp nền cho vật liệu bầu ngâm tẩm rắn. Việc lấp đầy các khoảng trống và khoảng trống của các bộ phận sẽ bịt kín tụ điện và làm tăng đáng kể độ bền của vật liệu, cải thiện khả năng tản nhiệt và tuổi thọ.

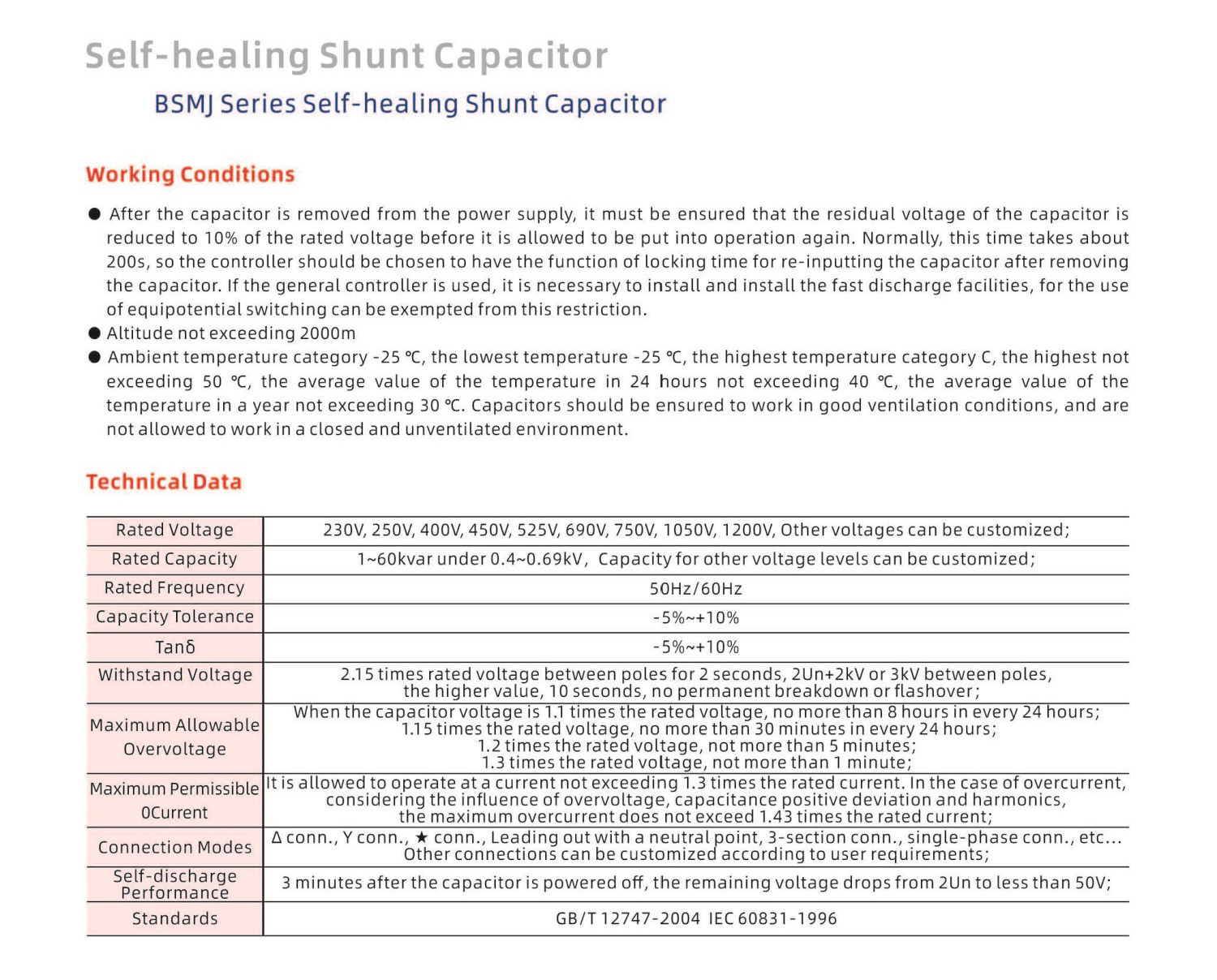

Thông số kỹ thuật

tham số	Giá trị điển hình
Người mẫu	Dòng BSMJ một pha
Điện áp định mức	0,23 kV – 1,2 kV (phổ biến: 0,4/0,45/0,48/0,525/0,69 kV)
Sản lượng định mức	5 – 50 kvar/đơn vị
Tần số định mức	50Hz / 60Hz
Sự liên quan	một pha
Điện môi	Màng polypropylen kim loại tự phục hồi
không mang thai	Sáp vi tinh thể
Sự bảo vệ	Bộ ngắt kết nối quá áp, cầu chì bên trong
Điện trở phóng điện	Tích hợp, điện áp giảm xuống dưới 50 V trong vòng 1 phút
Tiêu chuẩn	GB/T 12747.1-2004, IEC 60831-1:2014
Bao vây	Lon nhôm
Tổn thất	Tổn thất điện môi thấp, hiệu quả cao
làm mát	Làm mát tự nhiên
Chứng nhận	ISO9001, ISO14001, ISO45001

Ứng dụng điển hình

Nhà máy và nhà xưởng công nghiệp

Động cơ và máy nén

Máy biến áp và tủ phân phối

Thiết bị hàn và cảm ứng

HVAC thương mại và chiếu sáng

Bồi thường tại chỗ và tập trung

Hướng dẫn lựa chọn và cài đặt

Tính kvar cần thiếtXác định công suất phản kháng cần thiết từ hệ số công suất hiện tại và hệ số công suất mục tiêu. Theo nguyên tắc chung, việc tăng hệ số công suất từ 0,75 lên 0,95 cần khoảng 0,55 kvar cho mỗi kW tải hoạt động.

Kiểm tra điện áp hoạt độngChọn tụ điện được định mức cho điện áp hoạt động thực tế của hệ thống của bạn, không chỉ điện áp lưới danh định. Trong mạng một pha, mức định mức 0,23 kV hoặc 0,25 kV là phổ biến.

Đánh giá sóng hàiNếu có bộ điều khiển tần số thay đổi, bộ chỉnh lưu hoặc thiết bị hàn, sóng hài có thể làm tụ điện bị quá tải. Trong trường hợp đó, kết hợp tụ điện với mộtlò phản ứng loạtđể tạo thành một dãy tụ điện bị lệch, sử dụng tốc độ phản kháng 7% hoặc 14% dựa trên phổ sóng hài của bạn.

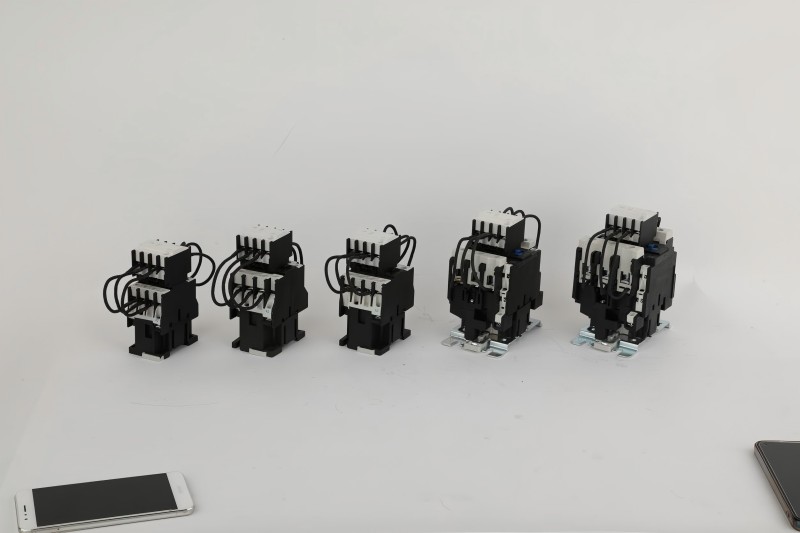

Chọn thiết bị chuyển mạchSử dụng công tắc tơ hoặc công tắc kết hợp dùng tụ điện để hạn chế dòng điện khởi động. Đặt bộ điều khiển theo trình tự chuyển đổi chính xác và độ trễ cho từng bước.

Xác nhận điều kiện cài đặtLắp đặt tụ điện ở nơi thông thoáng, cách xa nguồn nhiệt, có khoảng trống để tản nhiệt. Siết chặt các cực theo mômen quy định và kiểm tra điện trở phóng điện trước khi đưa thiết bị vào sử dụng.

Mẹo bảo trì:Thực hiện kiểm tra trực quan hàng tháng, kiểm tra và siết chặt các thiết bị đầu cuối từ ba đến sáu tháng một lần và đo điện dung hàng năm. Thay thế bất kỳ tụ điện nào có biểu hiện phồng, rò rỉ hoặc tổn thất điện dung lớn hơn 10% giá trị định mức.

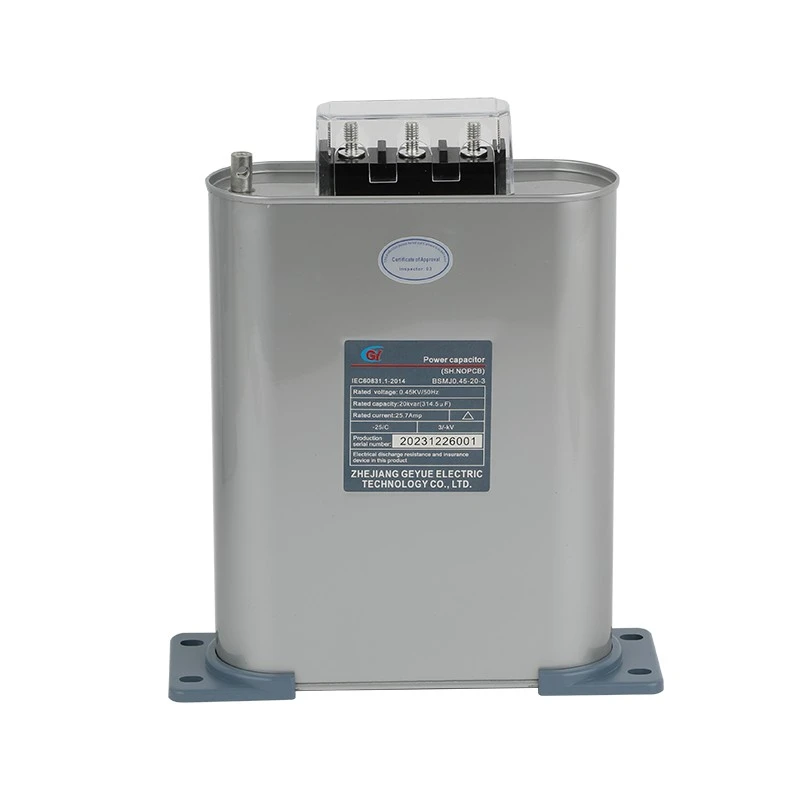

Hình ảnh sản phẩm

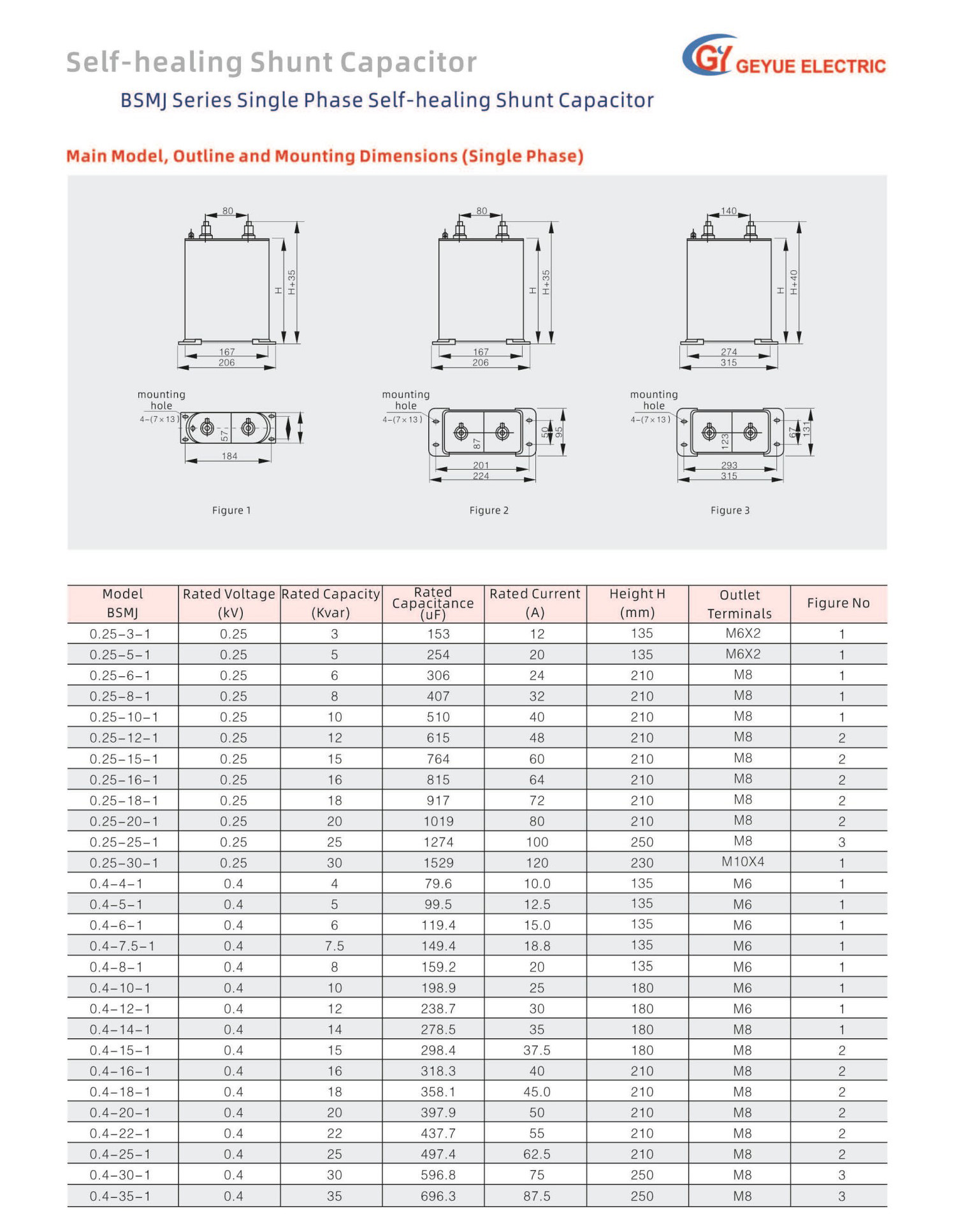

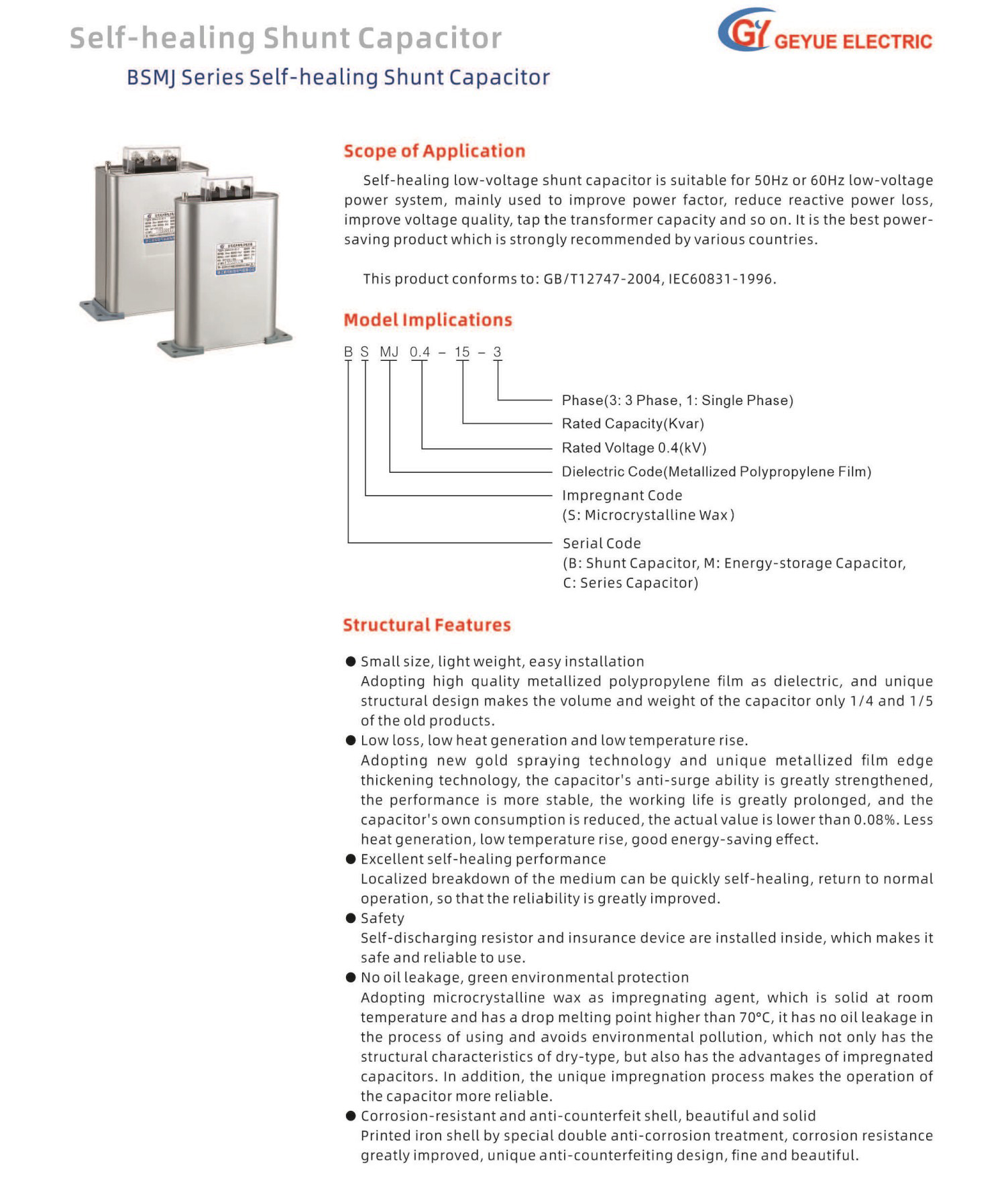

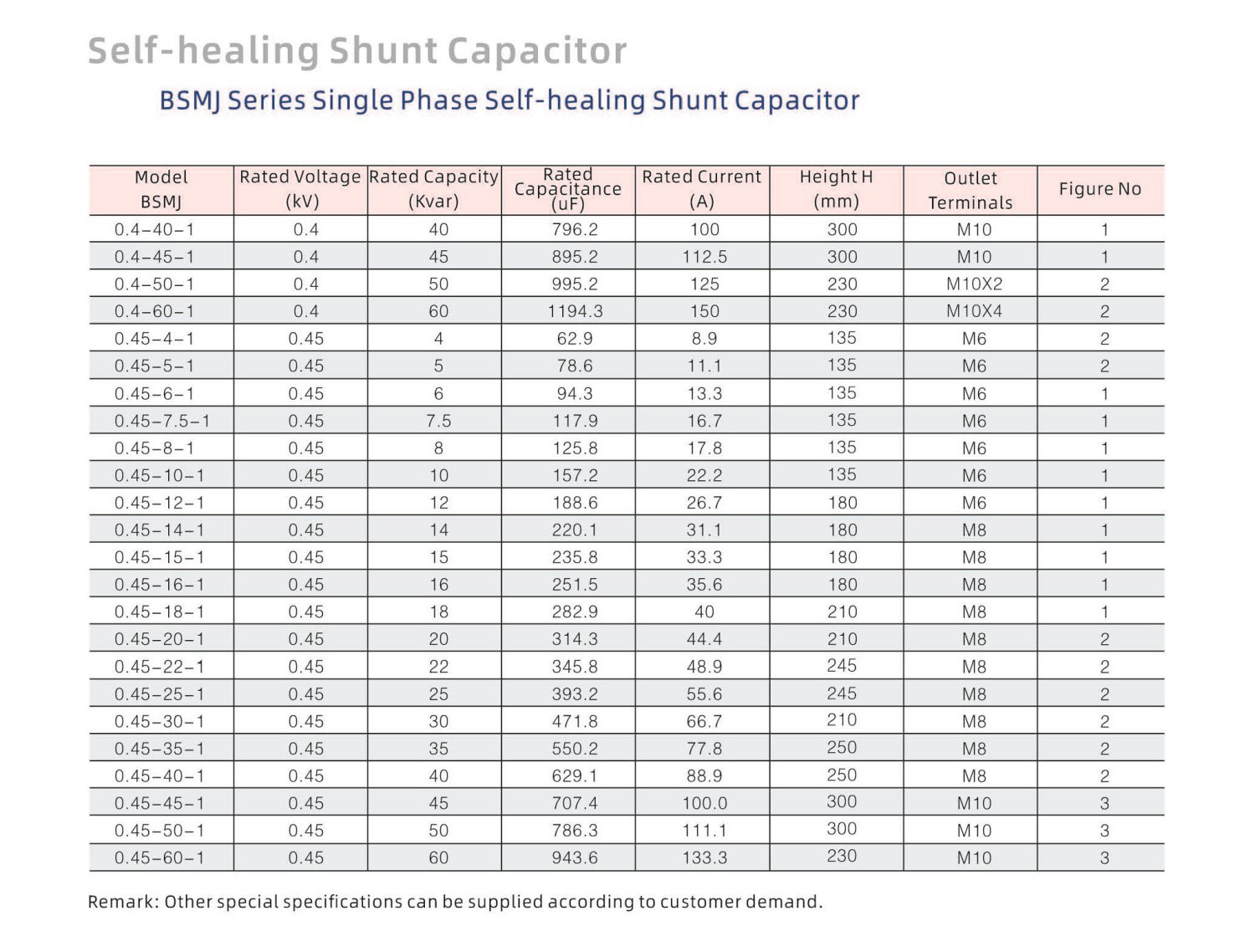

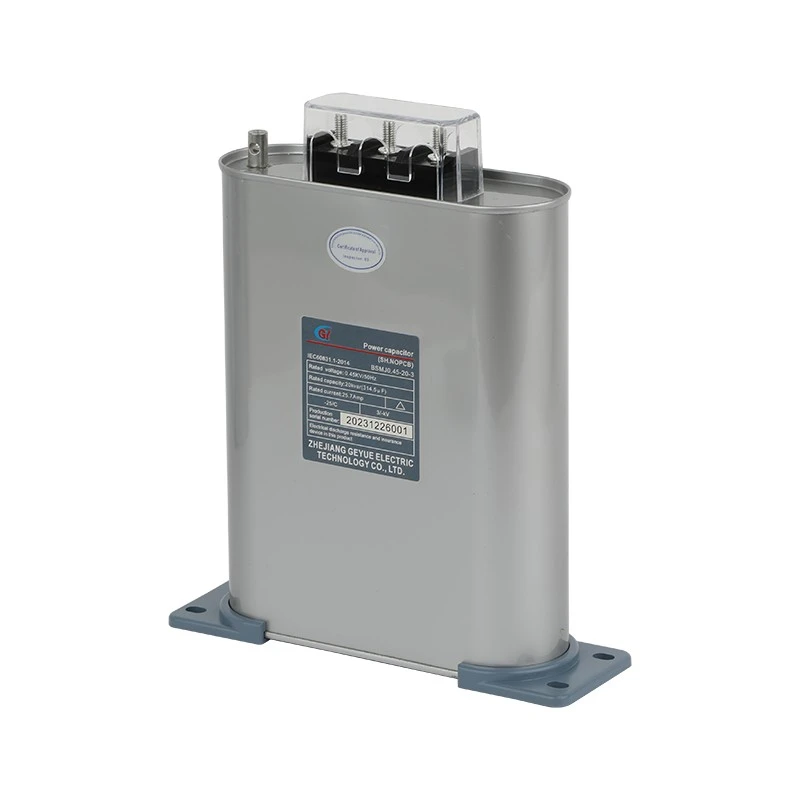

BSMJ Series Single Phase Self-healing Shunt Capacitor

Câu hỏi thường gặp

Tụ điện Shunt tự phục hồi một pha dòng BSMJ được sử dụng để làm gì?

Đây là tụ điện hạ thế được thiết kế để cải thiện hệ số công suất, giảm tổn thất công suất phản kháng, tối ưu hóa chất lượng điện áp và giải phóng thêm công suất máy biến áp trong hệ thống điện xoay chiều một pha.

Xếp hạng điện áp và đầu ra có sẵn là gì?

Điện áp định mức tiêu chuẩn nằm trong khoảng từ 0,23 kV đến 1,2 kV, với các giá trị phổ biến là 0,4, 0,45, 0,48, 0,525 và 0,69 kV. Công suất định mức thường là 5 đến 50 kvar trên mỗi đơn vị và xếp hạng tùy chỉnh có sẵn theo yêu cầu.

"Tự phục hồi" có nghĩa là gì trong tụ điện này?

Tự phục hồi có nghĩa là sự cố cục bộ của chất điện môi do quá điện áp sẽ nhanh chóng được cô lập bởi chính tụ điện. Lớp kim loại mỏng xung quanh sự cố bay hơi, do đó tụ điện tự động trở lại hoạt động bình thường, cải thiện đáng kể độ tin cậy và tuổi thọ sử dụng.

Tụ điện này tuân thủ những tiêu chuẩn nào?

Tụ điện Shunt tự phục hồi một pha dòng BSMJ được sản xuất và thử nghiệm theo GB/T 12747.1-2004 và IEC 60831-1:2014.

Tôi có cần một lò phản ứng nối tiếp với tụ điện này không?

Nếu hệ thống của bạn có các tải tạo ra sóng hài như bộ truyền động tần số thay đổi, bộ chỉnh lưu hoặc thiết bị hàn thì nên dùng một cuộn kháng nối tiếp để ngăn chặn sự cộng hưởng và bảo vệ tụ điện khỏi quá tải sóng hài. Tỷ lệ phản ứng 7% hoặc 14% được chọn dựa trên phổ hài hòa.

Tôi có thể đặt hàng thông số kỹ thuật tùy chỉnh?

Đúng. Geyue Electric cung cấp cả mẫu tiêu chuẩn và thông số kỹ thuật tùy chỉnh, bao gồm các tùy chọn về điện áp, kvar và vỏ. Liên hệ với chúng tôi với các yêu cầu dự án của bạn để có được báo giá phù hợp.
