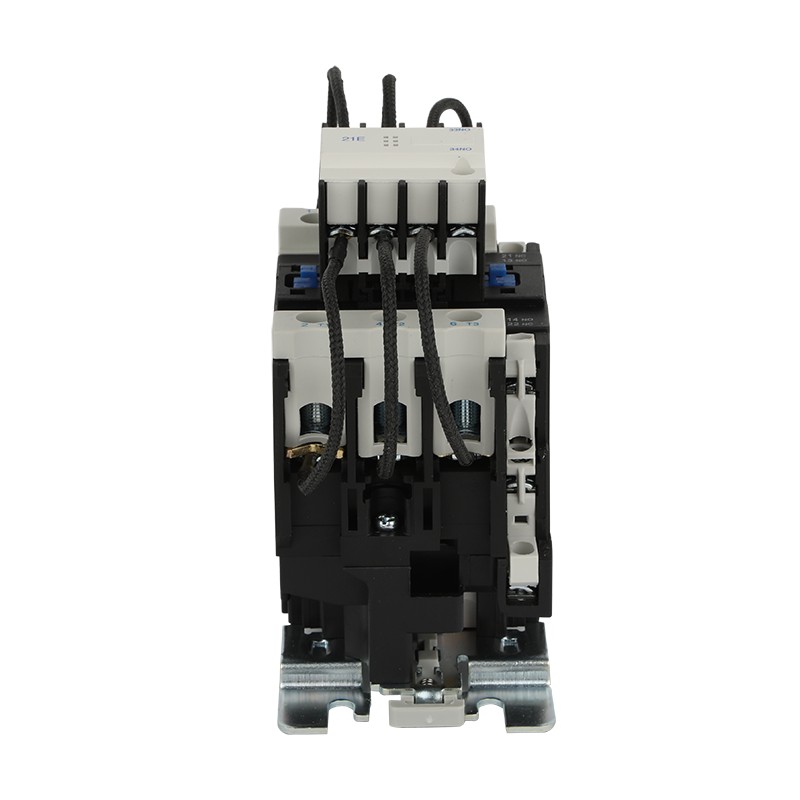

Công tắc tơ chuyển mạch tụ điện dòng CJ19

Trong hệ thống bù công suất phản kháng điện áp thấp, việc chuyển mạch đáng tin cậy của mạch bù tụ điện là chìa khóa để đảm bảo hoạt động ổn định của toàn bộ hệ thống bù công suất phản kháng điện áp thấp. Việc chọn định mức dòng điện phù hợp nhất cho Công tắc tơ chuyển mạch tụ điện dòng CJ19 cho hệ thống bù công suất phản kháng điện áp thấp của bạn cũng giống như chọn kích thước van tim phù hợp nhất cho tim bị suy giảm chức năng - nếu định mức dòng điện quá nhỏ, các công tắc tơ sẽ bị hỏng do quá tải và nếu định mức dòng điện quá lớn, tính kinh tế và hiệu suất của các công tắc tơ sẽ kém. Geyue Electric nhận thức rõ rằng việc lựa chọn chính xác Công tắc tơ chuyển mạch tụ điện dòng CJ19 là mối quan tâm thực sự của nhiều người dùng khi xây dựng một giải pháp bù tĩnh điện tiết kiệm và đáng tin cậy. Bài viết này sẽ giải thích rõ ràng cho bạn phương pháp khoa học để kết hợp định mức dòng điện thích hợp nhất cho Công tắc tơ chuyển mạch tụ điện dòng CJ19 trong mạch bù tụ điện của bạn.

Hiểu sứ mệnh độc quyền của Công tắc tơ chuyển mạch tụ điện dòng CJ19

Trước hết, người dùng phải nhận thức rõ ràng rằng với tư cách là người thực hiện trực tiếp các hành động chuyển mạch tụ điện, Công tắc tơ chuyển mạch tụ điện dòng CJ19 không phải là công tắc tơ thông thường; chúng là một loại công tắc tơ được thiết kế đặc biệt để bật hoặc tắt tụ điện. Nhiệm vụ cốt lõi của họ là xử lý một cách an toàn dòng điện xung cực lớn được tạo ra khi tụ điện được kết nối với mạch điện. Trong điều kiện làm việc này, các công tắc tơ thông thường có xu hướng bị hàn tiếp xúc hoặc nóng chảy các tiếp điểm, nhưng Công tắc tơ chuyển mạch tụ điện dòng CJ19, thông qua sự tối ưu hóa đặc biệt trong cấu trúc lõi và thiết kế mạch từ, có thể hạn chế dòng điện đột biến trong vòng 20 lần dòng định mức, nhờ đó đảm bảo tuổi thọ điện của chúng. Hiểu được "tính chất đặc biệt" của Công tắc tơ chuyển mạch tụ điện dòng CJ19 là bước đầu tiên trong việc lựa chọn chính xác định mức dòng điện phù hợp nhất.

Việc điều chỉnh mức dòng điện phù hợp nhất cho Công tắc tơ chuyển mạch tụ điện dòng CJ19 không có nghĩa là chỉ đơn giản tạo ra sự tương ứng trực tiếp dựa trên các thông số được liệt kê trên nhãn của tụ điện. Một quy trình lựa chọn nghiêm ngặt phải tính đến hai dữ liệu chính liên quan đến dòng điện: dòng điện làm việc ở trạng thái ổn định và tác động của dòng điện tăng đột biến.

Nắm vững công thức cốt lõi cho dòng điện vận hành

Việc tính toán dòng điện làm việc ở trạng thái ổn định phụ thuộc vào điều kiện làm việc tối đa của tụ điện trong quá trình hoạt động thực tế của chúng. Công thức cốt lõi là: Dòng điện vận hành (A) = Công suất định mức của tụ điện (kvar) / (√3 * Điện áp đường dây vận hành thực tế (kV)). Điều đặc biệt quan trọng cần lưu ý là nếu điện áp định mức của tụ điện cao hơn điện áp vận hành của hệ thống thì công suất đầu ra thực tế và dòng điện của tụ điện sẽ giảm theo hệ số bình phương. Trong tình huống này, cơ sở để chọn công tắc tơ là điều kiện làm việc thực tế của tụ điện trong hệ thống cụ thể, chứ không phải là các thông số lý tưởng được liệt kê trên bảng tên của tụ điện. Nghĩa là, đối với Công tắc tơ chuyển mạch tụ điện dòng CJ19, nên chọn định mức dòng điện phù hợp nhất là nhỏ hơn và tiết kiệm hơn dựa trên dòng điện làm việc thực tế của tụ điện sau khi giảm.

Tuy nhiên, liệu Công tắc tơ chuyển mạch tụ điện dòng CJ19 có thể thực hiện thành công và an toàn nhiệm vụ bật và tắt tụ điện hay không phần lớn xuất phát từ việc chúng có thể chịu được dòng điện động trong mạch hay không. Dòng điện làm việc định mức của Công tắc tơ chuyển mạch tụ điện dòng CJ19 được xác định trong điều kiện chúng có thể chịu được hàng nghìn hoặc thậm chí hàng chục nghìn tác động của dòng điện đột biến tiêu chuẩn. Vì vậy, phương pháp hiệu quả và chính xác nhất để lựa chọn dòng điện định mức phù hợp nhất cho contactor dòng CJ19 là tham khảo bảng so sánh “Công suất tụ điện - Model contactor khuyên dùng” do nhà sản xuất cung cấp. Ví dụ: trong hệ thống bù công suất phản kháng điện áp thấp có điện áp định mức 400V, công suất định mức một tụ điện là 30kvar và dòng điện ở trạng thái ổn định khoảng 43A trên mỗi tụ điện, khi xem xét dòng điện đột biến trong mạch, chúng tôi thường khuyên người dùng nên chọn Công tắc tơ chuyển mạch tụ điện dòng CJ19 có dòng điện định mức không nhỏ hơn 63A.

Xem xét các biến chính tại chỗ trong các ứng dụng thực tế

Mặc dù đã kết hợp việc sử dụng công thức và bảng so sánh, việc xem xét kỹ lưỡng hơn các biến số tại chỗ sẽ cho phép bạn chọn Công tắc tơ chuyển mạch tụ điện dòng CJ19 có xếp hạng hiện tại gần với mức phù hợp nhất. Biến số chính cần xem xét là chiến lược chuyển mạch được áp dụng bởi dự án bù công suất phản kháng cục bộ: đó có phải là chuyển mạch đơn khối (nghĩa là mỗi tụ điện được điều khiển độc lập và chuyển đổi từng cái một)? Hay đó là chuyển mạch theo chu kỳ và được nhóm nhiều đơn vị (có nghĩa là nhiều tụ điện được nhóm cố định thành một đơn vị và chuyển đổi toàn bộ trong một chu kỳ, với mỗi nhóm gồm nhiều tụ điện là đơn vị tối thiểu)? Khi sử dụng chiến lược "chuyển mạch nhóm", nếu bật một nhóm tụ điện (Nhóm A) trước và nhóm tụ điện thứ hai (Nhóm B) sau đó được bật, thì ngay khi đóng công tắc, dòng điện khởi động do Nhóm B tạo ra không chỉ đến từ điện áp lưới mà nghiêm trọng hơn là từ các tụ điện đã tích điện trong Nhóm A sẽ phóng điện ngay lập tức sang Nhóm B. Điều này sẽ dẫn đến dòng điện khởi động chồng chất lớn hơn nhiều so với khi bật một nhóm riêng lẻ. Tại thời điểm này, thông số kỹ thuật của Công tắc tơ chuyển mạch tụ điện dòng CJ19 cần được nâng cấp một cách thích hợp, nghĩa là chọn các công tắc tơ có định mức dòng điện lớn hơn. Biến thứ hai cần xem xét là môi trường sóng hài của hệ thống: khi hàm lượng sóng hài nền cao, dòng điện của mạch tụ điện sẽ tăng do sóng hài và có thể gây ra hiện tượng khuếch đại cộng hưởng. Nên dự trữ thêm biên độ 15% -25% dựa trên giá trị dòng điện vận hành được tính toán hoặc ưu tiên sử dụng tụ điện thông minh chống sóng hài. Biến cuối cùng cần xem xét là phương pháp lắp đặt và môi trường làm việc: phương pháp lắp đặt dày đặc và môi trường làm việc thông gió kém sẽ làm xấu đi điều kiện tản nhiệt của Công tắc tơ chuyển mạch tụ điện dòng CJ19, ảnh hưởng đến khả năng chịu tải của chúng. Khi lựa chọn cũng cần phải nâng cấp thông số kỹ thuật một cách phù hợp, tức là chọn những công tắc tơ có dòng điện định mức lớn hơn.

Giải pháp toàn diện của Geyue Electric

Để thiết lập một hệ thống bù công suất phản kháng điện áp thấp ổn định và đáng tin cậy, những gì người dùng cần vượt xa sự kết hợp chính xác của Công tắc tơ chuyển mạch tụ điện dòng CJ19. Điều thực sự cần thiết là sự phối hợp hoàn hảo giữa tất cả các bộ phận và đây chính xác là giá trị cốt lõi mà Geyue Electric cung cấp cho người dùng của chúng tôi.

Là nhà sản xuất chuyên nghiệp có lịch sử lâu đời trong lĩnh vực bù công suất phản kháng điện áp thấp, Geyue Electric không chỉ cung cấp cho bạn đầy đủ các bộ phận chất lượng cao từ Công tắc tơ chuyển mạch tụ điện dòng CJ19 đến tụ điện chống hài, cuộn kháng nối tiếp và bộ điều khiển APFC mà còn cung cấp cho bạn giải pháp tích hợp dựa trên phân tích tải chính xác và chẩn đoán hệ thống. Đội ngũ kỹ thuật của chúng tôi sẽ xem xét kỹ lưỡng cấu trúc phân phối, đặc điểm tải và điều kiện hài hòa của bạn, đồng thời thiết kế một hệ thống hoàn chỉnh từ lựa chọn chính xác đến hệ thống dây điện được tối ưu hóa cho bạn, đảm bảo rằng mỗi mạch được kết hợp an toàn để thiết bị bù của bạn không chỉ cải thiện hiệu quả hệ số công suất mà còn đạt được tuổi thọ dài hơn và chi phí bảo trì tổng thể thấp hơn.
