Bạn vẫn đang sử dụng Công tắc tơ AC và SSR để chuyển mạch tụ điện phải không? Đây là lý do tại sao các kỹ sư chuyển sang sử dụng công tắc kết hợp

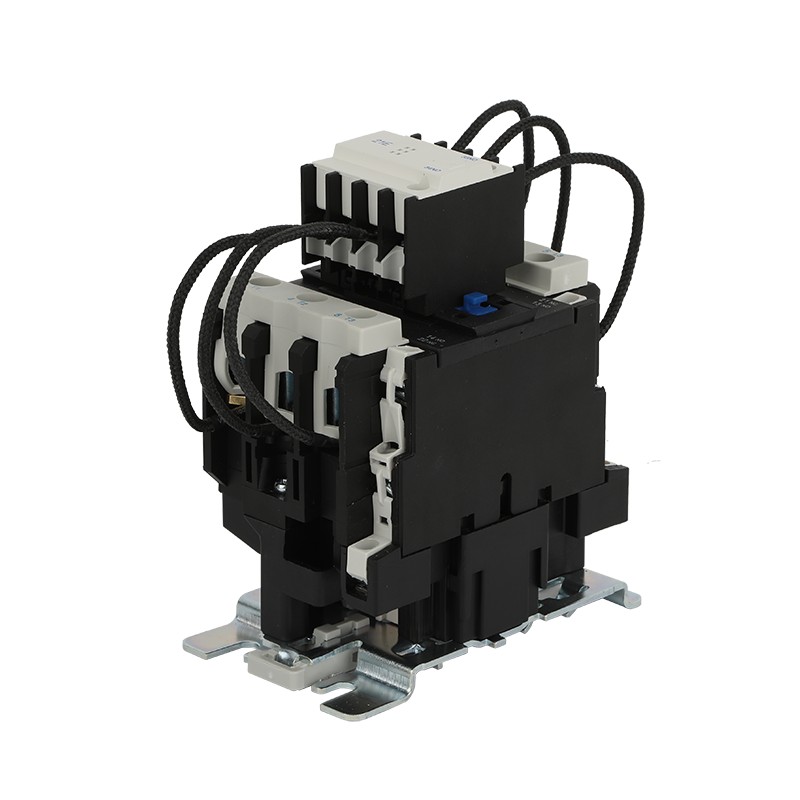

Nếu bạn đã từng nhìn thấy mộtthiết bị chuyển mạch tụ điệnnổ tung—và ý tôi là nổ tung theo nghĩa đen—bạn biết chính xác điều tôi đang nói đến. Tiếng bốp lớn. Mùi nhựa cháy. Cái nhìn giận dữ của sếp khi nhận ra đây là người liên hệ thứ ba trong tháng này.

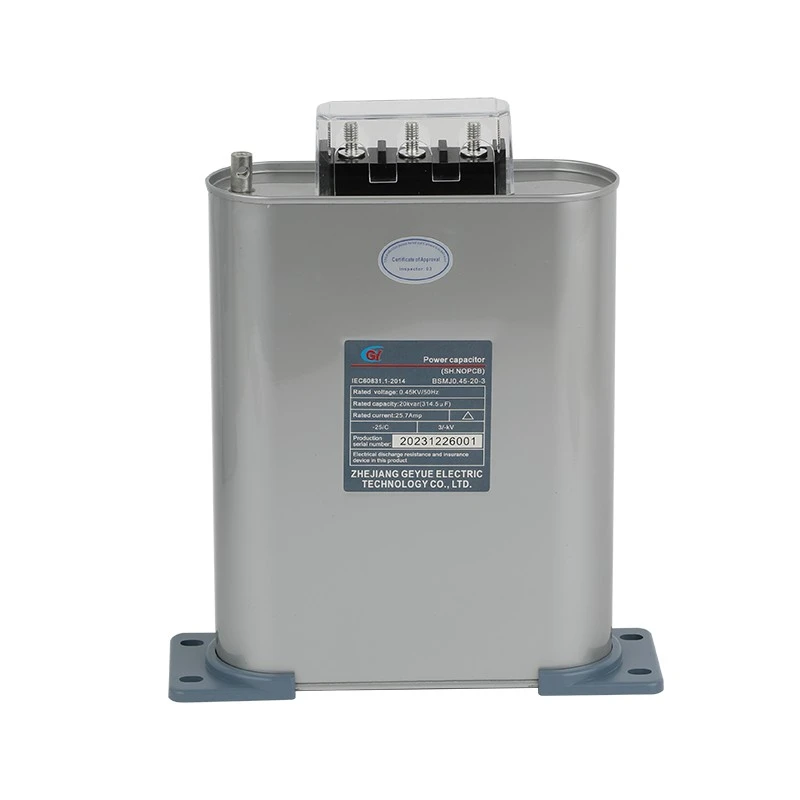

Đây là vấn đề. Chuyển đổi tụ điện không giống như chuyển đổi một bóng đèn. Tụ điện không hoạt động tốt với các công tắc thông thường. Khi bạn đóng contactor qua một tụ điện đã phóng điện, dòng điện khởi động có thể gấp 100 lần dòng điện bình thường. Đó không phải là một cú nhấp chuột. Đó là một vụ nổ nhỏ xảy ra bên trong bảng điều khiển của bạn. Và nếu bạn đang sử dụng rơle trạng thái rắn thì chắc chắn chúng sẽ chuyển đổi nhanh. Nhưng chúng cũng rất nóng—rất nóng—và chúng không tồn tại mãi mãi khi bạn đạp chúng vài phút một lần.

Vậy giải pháp là gì? Hãy để tôi giới thiệu cho bạn một thứ đang âm thầm chiếm lĩnh các hệ thống bù công suất phản kháng điện áp thấp trên khắp thế giới. Nó được gọi là công tắc ghép. Và một khi bạn hiểu nó hoạt động như thế nào, bạn có thể thắc mắc tại sao mình chưa chuyển đổi sớm hơn.

Công tắc phức hợp chính xác là gì?

Hầu hết các kỹ sư mà tôi nói chuyện đều nhìn tôi ngơ ngác khi lần đầu tiên đề cập đến công tắc phức hợp. Sau đó, tôi cho họ xem một cái và họ nói, "Đợi đã, vậy nó giống như một công tắc tơ và một thyristor có con vậy?"

Điều đó thực sự không còn xa nữa.

Công tắc hỗn hợp—còn được gọi là công tắc tổng hợp hoặc công tắc tổng hợp thông minh—đặt thyristor điện áp cao, dòng điện cao (bộ chỉnh lưu điều khiển bằng silicon) song song với rơle chốt từ-15. Một bộ vi điều khiển nằm ở giữa, theo dõi dạng sóng AC và quyết định chính xác thời điểm kích hoạt từng thiết bị.

Đây là vẻ đẹp của nó. Khi công tắc nhận được lệnh bật, thyristor sẽ kích hoạt đầu tiên vào đúng thời điểm điện áp vượt qua 0. Không có đột biến. Không có tiếng nổ. Chỉ cần một kết nối sạch sẽ, im lặng. Sau đó, vài mili giây sau, rơle đóng lại và tiếp quản dòng điện. Thyristor ngừng dẫn điện. Điều đó có nghĩa là không còn sinh nhiệt, không có bộ tản nhiệt cồng kềnh, không có quạt làm mát kêu vo vo bên trong tủ của bạn-32.

Khi đến lúc ngắt kết nối, điều ngược lại sẽ xảy ra. Rơle mở ra đầu tiên, sau đó thyristor xử lý việc cắt ở điểm 0 hiện tại. Một lần nữa, mịn màng và không có hồ quang.

Tại sao điều này lại quan trọng đối với hệ thống điện của bạn？

Hãy để tôi đặt nó bằng số.

Một công tắc tơ AC điển hình chuyển mạch tụ điện có thể tạo ra dòng điện khởi động gây căng thẳng cho toàn bộ hệ thống. Những xung điện đó không chỉ làm hao mòn công tắc tơ—chúng làm suy giảm tụ điện, gây ảnh hưởng đến chất lượng điện năng và cuối cùng làm hỏng các bộ phận khác. Một số báo cáo hiện trường cho thấy rằng các cơ sở sử dụng công tắc tơ thông thường sẽ thay thế các thiết bị chuyển mạch từ sáu đến mười hai tháng một lần, tùy thuộc vào tần suất quay vòng của chúng.

Công tắc phức hợp khắc phục hoàn toàn điều đó. Bởi vì thyristor xử lý mômen chuyển mạch và rơle xử lý dòng điện ở trạng thái ổn định, nên bạn không có xung đột biến và sóng hài bằng 0. Không có hồ quang, không có tia lửa, không có mối hàn tiếp xúc-15. Kết quả？ Chuyển đổi các thiết bị kéo dài hàng triệu thao tác thay vì hàng nghìn.

Sau đó là vấn đề về nhiệt. Rơle trạng thái rắn (SSR) rất phù hợp cho một số ứng dụng, nhưng trong chuyển mạch tụ điện, chúng mắc phải một lỗ hổng nghiêm trọng: tổn hao dẫn điện. SSR về cơ bản luôn ở trạng thái bán dẫn khi bật, có nghĩa là nó luôn tạo ra nhiệt. Hãy thử xếp một vài trong số chúng vào một bảng điều khiển được đóng gói chặt chẽ và bạn sẽ nhanh chóng gặp phải vấn đề làm mát. Một giám đốc kỹ thuật nói với tôi rằng nhóm của anh ấy phải thiết kế lại toàn bộ tủ điều khiển chỉ để lắp ống dẫn khí cho bộ bù dựa trên SSR của họ.

Công tắc phức hợp không gặp phải vấn đề đó. Khi rơle tiếp quản, thyristor sẽ tắt hoàn toàn. Tiêu thụ điện năng trong quá trình hoạt động ở trạng thái ổn định？ Gần như bằng không. Chúng ta đang nói về 1,5 VA hoặc ít hơn trên mỗi switch-7. Đó không phải là lỗi đánh máy.

Bạn sẽ tìm thấy những thứ này ở đâu trong thế giới thực？

Nơi phổ biến nhất mà bạn sẽ thấy các công tắc phức hợp là trong các hệ thống bù công suất phản kháng điện áp thấp—loại bạn tìm thấy trong các nhà máy, trung tâm mua sắm, tòa nhà văn phòng và trung tâm dữ liệu. Bất kỳ cơ sở nào có động cơ, máy biến áp hoặc tải cảm ứng đều cần tụ điện để điều chỉnh hệ số công suất và những tụ điện đó cần các thiết bị chuyển mạch không bị hỏng sau vài nghìn chu kỳ.

Lấy một ví dụ thực tế. Hệ thống điều hòa không khí trung tâm của một trung tâm mua sắm lớn đang chạy các dàn tụ điện hàng chục lần mỗi ngày. Của họCông tắc tơ ACđã thất bại cứ sau tám tháng. Sau khi chuyển sang công tắc kết hợp thông minh, hệ thống đã cắt giảm 18% mức tiêu thụ năng lượng nhờ hiệu suất bù được cải thiện và loại bỏ hoàn toàn chi phí thay thế-. Các thiết bị chuyển mạch đã hoạt động được ba năm nay. Không có thất bại. Không có cuộc gọi bảo trì. Người giám sát bảo trì vẫn nói về nó như thể tôi là một loại phù thủy nào đó.

Công tắc phức hợp cũng xử lý cả bù ba pha và một pha. Đối với hệ thống ba pha có dãy tụ điện nối tam giác, bạn có thể sử dụng công tắc loại bù chung. Đối với các thiết lập kết nối Y chia pha, có các mẫu chuyên dụng chuyển đổi từng pha độc lập-7. Hầu hết các nhà sản xuất đều cung cấp các model có điện áp định mức từ 220V đến 690V, với công suất điều khiển từ 10 kvar đến 50 kvar-.

Các tính năng thông minh mà bạn không biết mình cần

Đây là nơi các công tắc ghép trở nên thực sự thú vị. Bởi vì chúng có một bộ vi điều khiển trên bo mạch nên chúng không chỉ là những công tắc câm. Họ thông minh.

Những cái tốt hơn đi kèm với các biện pháp bảo vệ tích hợp mà bạn sẽ không tìm thấy trong công tắc tơ hoặc SSR tiêu chuẩn. Bảo vệ mất pha điện áp—nếu hệ thống mất một pha, công tắc sẽ từ chối đóng. Bảo vệ điện áp thấp—nếu nguồn cung cấp giảm xuống dưới khoảng 80 phần trăm, công tắc vẫn mở. Bảo vệ lỗi tự chẩn đoán—nếu một bộ phận bị lỗi bên trong, công tắc sẽ không hoạt động. Một số thậm chí còn có cảm biến nhiệt độ và cổng giao tiếp (RS232 hoặc RS485) để bạn có thể giám sát chúng từ xa và nhận thông báo lỗi mà không cần phải ra ngoài bảng điều khiển-15-16.

Hãy suy nghĩ xem điều đó có ý nghĩa gì đối với thói quen bảo trì của bạn. Thay vì cử ai đó đi xem hàng tháng bên trong bảng điều khiển trực tiếp, bạn có thể ngồi trước máy tính và xem chính xác công tắc nào đang hoạt động và công tắc nào cần chú ý. Đối với những người quản lý cơ sở điều hành nhiều tòa nhà, đó là yếu tố thay đổi cuộc chơi.

Hãy trung thực về những nhược điểm

Không có sản phẩm nào là hoàn hảo và switch phức hợp cũng có những hạn chế.

Cái chính là sự phức tạp. Một công tắc phức hợp có nhiều bộ phận hơn một công tắc tơ đơn giản—thyristor, rơle, mạch điều khiển, bộ phát hiện điểm giao nhau. Nhiều bộ phận hơn có nghĩa là nhiều thứ có thể bị hỏng hơn. Trong thực tế, hầu hết các hư hỏng đều xảy ra khi nhà sản xuất cắt giảm chi phí và sử dụng thyristor có thông số kỹ thuật kém. Một công tắc phức hợp được thiết kế phù hợp sử dụng thyristor có điện áp định mức trên 2500V và có kích thước phù hợp với dòng điện cực đại mà hệ thống có thể nhìn thấy. Phiên bản giá rẻ thì không. Và những phiên bản giá rẻ đó bị lỗi-30.

Nhược điểm khác là chi phí ban đầu. Một công tắc phức hợp có chi phí trả trước cao hơn một công tắc tơ AC. Nếu bạn chỉ xem chi tiết đơn hàng trên đơn đặt hàng, công cụ liên hệ sẽ trông rẻ hơn. Nhưng một khi bạn tính đến chi phí thay thế, thời gian ngừng hoạt động và nhân công để thay thế các thiết bị hỏng hóc hàng năm, thì phép toán sẽ thay đổi nhanh chóng.

Đối với hầu hết các kỹ sư mà tôi từng làm việc cùng, thời gian hoàn vốn khi chuyển sang sử dụng hợp chất là từ sáu đến mười tám tháng. Sau đó, đó là khoản tiết kiệm thuần túy.

Làm thế nào để chọn công tắc ghép phù hợp？

Nếu bạn đã sẵn sàng thực hiện chuyển đổi—có ý định chơi chữ—thì đây là những gì bạn cần tìm.

Đầu tiên, kiểm tra điện áp định mức và khả năng điều khiển. Hầu hết các hệ thống chạy ở điện áp 220V (một pha) hoặc 380V (ba pha). Công tắc của bạn cần phải phù hợp với điện áp hệ thống và xử lý định mức kvar của dàn tụ điện. Xếp hạng phổ biến lên tới 50 kvar cho hệ thống ba pha và 15 kvar cho thiết lập một pha-.

Thứ hai, hãy tìm xếp hạng tuổi thọ cơ học. Một công tắc phức hợp tốt phải được đánh giá cho ít nhất một triệu thao tác cơ học-7. Đó là mức độ lớn hơn so với một công tắc tơ thông thường.

Thứ ba, đừng bỏ qua các tính năng thông minh. Nếu bạn vẫn đang trả tiền cho một công tắc kết hợp, hãy mua một công tắc có tính năng bảo vệ mất pha, khóa điện áp thấp và khả năng liên lạc. Những tính năng bổ sung đó hầu như không tốn phí bổ sung nhưng có thể giúp bạn tiết kiệm hàng nghìn thời gian khắc phục sự cố sau này.

Thứ tư, kiểm tra đánh giá nhiệt độ môi trường. Các công tắc tốt hơn được đánh giá từ -25°C đến +70°C. Nếu bạn lắp đặt ngoài trời hoặc trong phòng điện không có điều hòa, phạm vi đó rất quan trọng.

Và đây là một mẹo mà hầu hết các danh mục sản phẩm sẽ không cho bạn biết: các công tắc phức hợp sẽ không hoạt động nếu không kết nối tụ điện hoặc tải giả. Đó không phải là lỗi—đó là một tính năng an toàn. Đừng thử kiểm tra một cái chỉ bằng đồng hồ vạn năng và tự hỏi tại sao không có gì xảy ra-.

Điểm mấu chốt

Công tắc tơ ACrẻ để mua và đắt tiền để sở hữu. Rơle trạng thái rắn hoạt động nhanh nhưng nóng và ngốn điện. Công tắc phức hợp nằm ngay chính giữa—chúng chuyển mạch giống như thyristor và chạy như rơle. Chúng giúp bạn không có xung đột, không có sóng hài, không tiêu thụ điện năng và có tuổi thọ gấp mười lần.

Nếu bạn vẫn đang chuyển đổi tụ điện bằng các công tắc tơ kiểu cũ hoặc gặp khó khăn với các bảng SSR quá nóng, thì đã đến lúc bạn nên tự hỏi mình một câu hỏi: Bạn sẽ thay thế bao nhiêu công tắc tơ bị nổ nữa trước khi thử thứ gì đó tốt hơn？

Các trang sản phẩm bên dưới có đầy đủ thông số kỹ thuật và hướng dẫn ứng dụng. Hãy kiểm tra chúng và nếu bạn có thắc mắc về việc tích hợp các công tắc phức hợp vào hệ thống hiện tại của mình, hãy liên hệ với tôi. tôi đã
