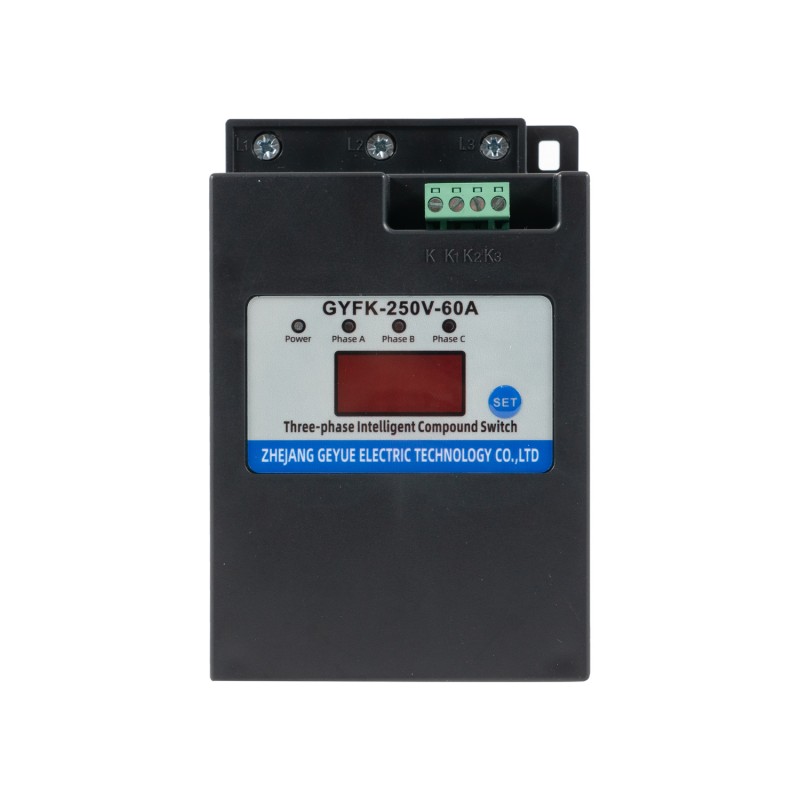

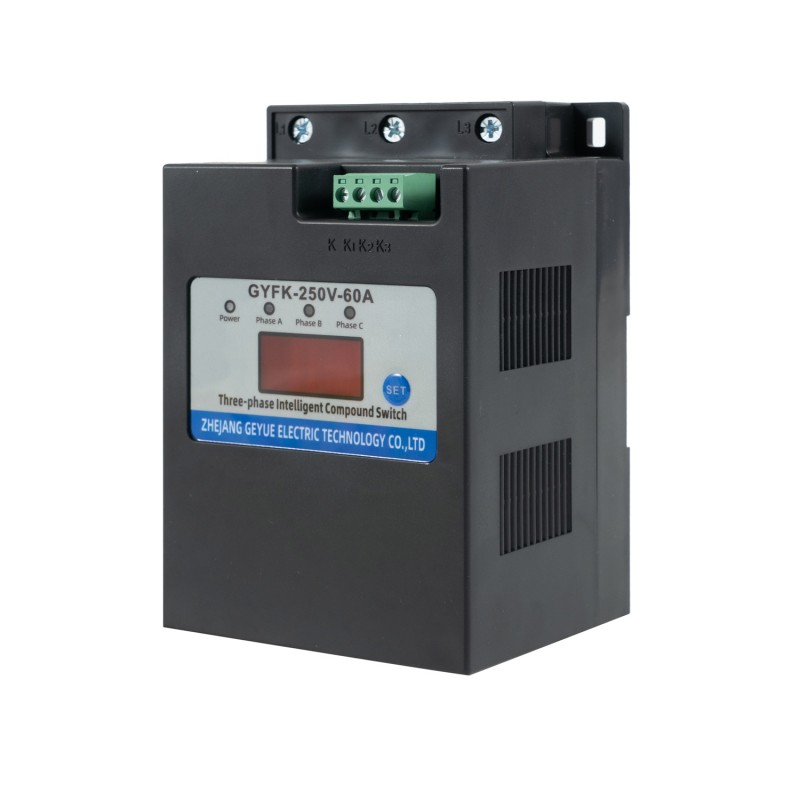

Công tắc tổng hợp ba pha bù GYFK-250V

Trong lĩnh vực công nghiệp hiện đại, theo đuổi mục tiêu hiệu quả cao, tiết kiệm năng lượng và an ninh lưới điện, công nghệ bù công suất phản kháng điện áp thấp đang trải qua một giai đoạn đổi mới sâu sắc mới. Sự mâu thuẫn cố hữu của các sơ đồ chuyển mạch tụ điện truyền thống, vốn đòi hỏi sự cân bằng giữa việc ngăn chặn dòng điện khởi động và tiết kiệm tổn thất vận hành, từ lâu đã gây khó khăn cho nhiều kỹ sư. Là nhà sản xuất thiết bị chuyên nghiệp với hơn một thập kỷ kinh nghiệm về chất lượng điện, Geyue Electric, với sự hiểu biết sâu sắc của chúng tôi về bản chất của công nghệ bù công suất phản kháng điện áp thấp, đã ra mắt thành công Bộ chuyển mạch tổng hợp bù ba pha GYFK-250V. Công tắc phức hợp cải tiến này kết hợp các ưu điểm của thyristor và các tiếp điểm cơ học, giải quyết khéo léo thách thức này của ngành.

Chuyển mạch liền mạch: Độ chính xác của công nghệ Zero-Inrush

Công tắc cơ học truyền thống, công tắc tơ AC dòng CJ19, có đặc tính trễ cơ học và phản xạ tiếp xúc vốn có, gây khó khăn cho việc nắm bắt và thực hiện chính xác các hành động chuyển mạch tại điểm giao nhau của điện áp AC. Hạn chế kỹ thuật này dẫn đến sự chênh lệch điện thế đáng kể giữa điện áp đầu cực của tụ điện và điện áp lưới tại thời điểm kết nối lưới, chắc chắn sẽ tạo ra dòng điện khởi động rất lớn. Dòng điện khởi động cực đại này có thể đạt tới hàng chục lần dòng điện định mức của tụ điện, không chỉ gây ra ứng suất điện lên tụ điện và rút ngắn tuổi thọ của tụ điện mà còn gây sụt áp nhất thời trên lưới, cản trở hoạt động bình thường của các thiết bị nhạy cảm khác trên cùng một thanh cái.

Điểm sáng suốt trong thiết kế cốt lõi của Công tắc tổng hợp bù ba pha GYFK-250V do Geyue Electric phát triển tập trung vào chế độ vận hành chuyển mạch nhất thời "thyristor trước, rơle sau" cải tiến, giải quyết cơ bản vấn đề toàn ngành này. Khi hệ thống điều khiển của công tắc phức hợp này nhận được lệnh chuyển mạch bên ngoài, bộ vi xử lý hiệu suất cao tích hợp của nó sẽ ngay lập tức khởi động chương trình ra quyết định thông minh. Bộ vi xử lý lấy mẫu dạng sóng điện áp lưới điện xoay chiều theo thời gian thực ở tốc độ cao, dự đoán và khóa điểm cắt 0 điện áp tối ưu thông qua các thuật toán chính xác.

Sau khi nắm bắt được khoảnh khắc "không căng thẳng" về mặt lý thuyết này, Công tắc tổng hợp ba pha bù chia pha GYFK-250V trước tiên sẽ điều khiển thyristor tốc độ cao (tức là bộ chỉnh lưu điều khiển bằng silicon) để thực hiện kích hoạt chính xác. Vì thyristor được kích hoạt khi điện áp vượt qua 0, điều này đạt được "kết nối điện áp bằng 0" mà về mặt lý thuyết không có sự tăng điện áp trong quá trình kết nối tụ điện và "ngắt dòng điện bằng 0" không có dòng điện tăng vọt trong quá trình ngắt kết nối. Cơ chế này ngăn chặn dòng điện khởi động (dòng điện tăng vọt) tại thời điểm đóng và mở ở mức không đáng kể, thường giới hạn trong khoảng 1,5 lần dòng điện định mức của tụ điện.

Sự khéo léo của toàn bộ quá trình này nằm ở chỗ Công tắc tổng hợp ba pha bù chia pha GYFK-250V, giống như một nhà điêu khắc vi mô bậc thầy, không dựa vào việc đóng cơ học cưỡng bức mà dựa vào tốc độ cực cao của các linh kiện điện tử và phán đoán hướng tới tương lai của điều khiển thông minh để hoàn thành kết nối điện vào thời điểm mượt mà nhất khi dạng sóng dòng điện và điện áp tự nhiên vượt qua số 0. Điều này thực sự mang lại khả năng truy cập và ngắt kết nối linh hoạt với "không tác động" lên lưới điện, bảo vệ hoàn hảo các tụ điện và thiết bị cung cấp điện phía trước, đồng thời cải thiện đáng kể độ tin cậy và độ bền của hệ thống bù công suất phản kháng.

Hoạt động tổn thất thấp: Hiệu quả của thông tin trạng thái ổn định

Tuy nhiên, thyristor có đặc tính vật lý là sụt áp khoảng 1V khi ở trạng thái dẫn điện, nghĩa là khi dòng tải chạy qua thyristor trong thời gian dài, nó sẽ tạo ra tổn hao dẫn điện đáng kể và nhiệt đáng kể. Điều này không chỉ làm tăng chi phí vận hành không cần thiết mà còn đặt ra thách thức liên tục đối với thiết kế tản nhiệt và độ tin cậy lâu dài của hệ thống bù công suất phản kháng điện áp thấp. Khả năng vượt qua thách thức này một cách hoàn hảo là một khía cạnh khác của trí tuệ kỹ thuật được thể hiện trong thiết kế Công tắc hỗn hợp ba pha bù chia pha GYFK-250V của Geyue Electric.

Thời điểm thyristor hoàn thành quá trình dẫn truyền không khởi động, mạch điều khiển thông minh dựa trên bộ vi xử lý bên trong Công tắc hỗn hợp ba pha bù chia pha GYFK-250V ngay lập tức bắt đầu hành động tiếp theo. Mạch điều khiển thông minh này đưa ra các lệnh một cách chính xác, nhanh chóng điều khiển rơle chốt từ song song (tức là các tiếp điểm cơ học) đóng đồng bộ. Do vật liệu tiếp xúc đặc biệt và thiết kế cấu trúc của rơle chốt từ, điện trở tiếp xúc của nó sau khi đóng tiếp điểm là cực kỳ thấp, thường đạt đến mức micro-ohm. Đặc tính điện trở cực thấp này cho phép dòng tải chuyển nhanh chóng và trơn tru từ đường dẫn thyristor sang đường dẫn rơle theo quy luật tự nhiên của "đường dẫn có trở kháng tối thiểu".

Sau đó, mạch điều khiển thông minh của Công tắc hỗn hợp ba pha bù chia pha GYFK-250V sẽ gửi tín hiệu tắt, cắt hoàn toàn thyristor. Do đó, trong toàn bộ quá trình hoạt động ở trạng thái ổn định của tụ điện được kết nối liên tục với lưới điện, tất cả dòng điện tải được mang độc lập bởi kênh tiếp điểm cơ học có công suất gần bằng 0. Thiết kế phối hợp "chuyển mạch thyristor và vận hành rơle" này giúp giảm mức tiêu thụ điện năng tự dẫn của công tắc hỗn hợp GYFK-250V xuống mức cực thấp trong quá trình hoạt động lâu dài. Thử nghiệm nghiêm ngặt cho thấy mức tiêu thụ điện năng ở trạng thái ổn định tổng thể của công tắc hỗn hợp GYFK-250V có thể được kiểm soát trong phạm vi 1,5 VA, thực sự đạt được hoạt động tiết kiệm năng lượng và hiệu quả cao của chính hệ thống, từ đó giải quyết căn bản những thiếu sót kỹ thuật cố hữu của công tắc thyristor thuần truyền thống, chẳng hạn như sinh nhiệt nghiêm trọng và tiêu thụ năng lượng vận hành cao.

Hệ thống đáng tin cậy: Đảm bảo bảo vệ thông minh

Cân bằng chuyển mạch và hiệu suất vận hành chỉ là nền tảng; trong môi trường công nghiệp phức tạp, hoạt động đáng tin cậy lâu dài và bảo vệ toàn diện đều quan trọng như nhau. Công tắc tổng hợp ba pha bù chia pha GYFK-250V kết hợp hệ thống giám sát và bảo vệ mạnh mẽ tập trung vào bộ vi xử lý. Nó giám sát điện áp nguồn đầu vào, trạng thái tải và trạng thái hoạt động của thyristor và rơle bên trong trong thời gian thực, cung cấp nhiều chức năng bao gồm bảo vệ điện áp bất thường, bảo vệ mất pha, tự chẩn đoán lỗi thành phần, bảo vệ không tải và bảo vệ mất điện. Ví dụ, trong trường hợp mất pha điện áp hệ thống hoặc nguồn điện bất thường, công tắc phức hợp sẽ từ chối đóng; nếu phát hiện lỗi trong quá trình vận hành, công tắc ghép sẽ tự động ngắt kết nối. Khả năng tự chẩn đoán và bảo vệ 24/7 này mang lại cho công tắc phức hợp độ an toàn và độ tin cậy cực cao, kéo dài tuổi thọ sử dụng lên 200.000 chu kỳ, vượt xa so với các bộ phận điện truyền thống.

Tay nghề thủ công của Geyue Electric: Độ tin cậy của công nghệ tiên tiến

Geyue Electric tin chắc rằng hiệu suất sản phẩm vượt trội bắt nguồn từ thiết kế nghiêm ngặt, sản xuất tinh tế và hiểu biết sâu sắc về các kịch bản ứng dụng. Công tắc tổng hợp ba pha bù chia pha GYFK-250V của chúng tôi là một ví dụ điển hình cho triết lý này. Từ việc lựa chọn vật liệu có độ thấm cao đến dập chính xác, từ tối ưu hóa chương trình bộ vi xử lý đến mọi thử nghiệm nghiêm ngặt tại nhà máy (bao gồm thử nghiệm điện áp tiếp xúc 1600VAC và thử nghiệm lão hóa dài hạn), dây chuyền sản xuất tự động và hệ thống kiểm soát chất lượng của chúng tôi đảm bảo rằng mọi sản phẩm được giao đến khách hàng đều có chất lượng tuyệt vời.

Các thiết bị chuyển mạch phức hợp của công ty chúng tôi hỗ trợ cả bù ba pha hoặc bù chia pha, với công suất bù định mức từ 5 đến 10 kvar cho mỗi pha và thời gian phản hồi nhanh tới 300 mili giây. Công tắc hỗn hợp ba pha bù chia pha GYFK-250V được thiết kế đặc biệt để giải quyết vấn đề mất cân bằng tải ba pha phổ biến trong các tòa nhà thương mại, nhà máy quang điện và dây chuyền sản xuất thông minh. Nó không chỉ cải thiện hiệu quả hệ số công suất và giảm tổn thất đường dây mà còn cân bằng dòng điện ba pha thông qua bù lệch pha, cải thiện triệt để chất lượng điện áp và nâng cao khả năng tải máy biến áp và an toàn cung cấp điện.
