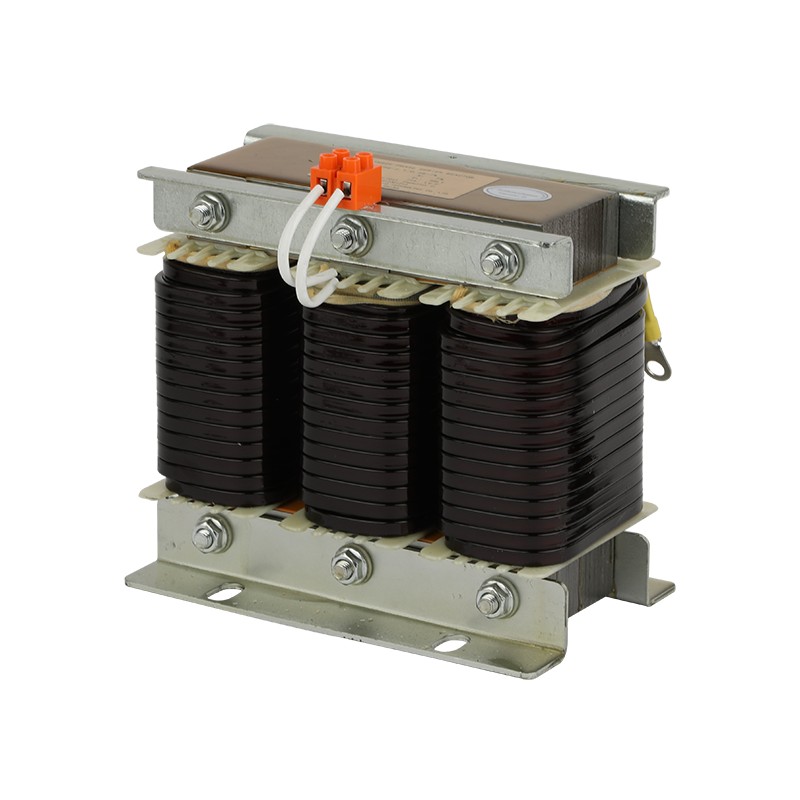

Lò phản ứng dòng 7% tốc độ phản ứng dòng CKSG

Tại sao lò phản ứng cần mắc nối tiếp với tụ điện thay vì mắc song song?

Trong quá trình tương tác hàng ngày với khách hàng, các kỹ sư của Geyue Electric thường gặp phải một câu hỏi kinh điển dành cho người mới làm quen: Trong các hệ thống bù công suất phản kháng điện áp thấp, tại sao Lò phản ứng dòng 7% tốc độ phản kháng dòng CKSG luôn được sử dụng nối tiếp với tụ điện thay vì song song? Phương thức đấu nối tưởng chừng đơn giản này thực chất lại ẩn chứa sự khôn ngoan cốt lõi trong việc đảm bảo hệ thống điện vận hành an toàn, ổn định và tiết kiệm. Hôm nay, Geyue Electric, từ góc độ của một "người bảo vệ hệ thống điện", sẽ cung cấp cho bạn bản phân tích chuyên sâu về lý do đằng sau nó.

Định vị vai trò: Từ "Chiến đấu độc lập" đến "Phối hợp phòng thủ"

Trước hết, chúng ta cần thực sự hiểu vai trò cơ bản của tụ điện và lò phản ứng trong lưới điện. Tụ điện được ví như “chiến sĩ cung cấp điện”, có nhiệm vụ chính là tạo ra công suất phản kháng điện dung, bù trực tiếp cho công suất phản kháng tiêu thụ bởi các tải cảm ứng (như động cơ, máy biến áp), từ đó nâng cao hệ số công suất của toàn bộ hệ thống điện, giảm tổn thất đường dây và lãng phí năng lượng.

Lò phản ứng, cụ thể là Lò phản ứng dòng 7% tốc độ phản ứng dòng CKSG trong bối cảnh này, đóng vai trò là "bộ lọc" và "bộ đệm". Nếu mắc sai song song với các tụ điện, cuộn kháng sẽ được nối trực tiếp với thanh cái giống như các tụ điện và nó sẽ tự hấp thụ công suất phản kháng cảm ứng. Điều này không những không bù được công suất phản kháng mà còn làm tăng tải phản kháng của hệ thống, đi ngược lại mục tiêu cơ bản là bù công suất phản kháng và cải thiện hệ số công suất. Tại thời điểm này, vai trò của lò phản ứng sẽ bị hạn chế ở mức làm mịn hoặc lọc rất hạn chế và nó sẽ hoàn toàn không thể cung cấp sự bảo vệ trực tiếp cho các tụ điện.

Sau khi được kết nối nối tiếp với các tụ điện, Lò phản ứng dòng 7% tốc độ phản kháng dòng CKSG sẽ chuyển đổi từ một "đơn vị chiến đấu độc lập" thành "đối tác độc quyền" của các tụ điện. Nó sẽ hoạt động như một người bảo vệ trung thành, tạo thành một “mạch nối tiếp LC” thống nhất với các tụ điện và sau đó được kết nối với lưới điện. Mối quan hệ kết nối này đóng vai trò là trụ cột cấu trúc để thực hiện tất cả các chức năng bảo vệ tiếp theo.

Nhiệm vụ cốt lõi: Ngăn chặn khuếch đại sóng hài và lọc dòng điện nguy hiểm

Trong lưới điện hiện đại, sự hiện diện của các phụ tải phi tuyến tính như bộ biến tần, thiết bị chỉnh lưu có thể tạo ra một lượng lớn dòng điện hài, là một trong những “thủ phạm” chính đe dọa đến sự vận hành an toàn của các thiết bị điện. Khi chỉ nối các tụ điện vào hệ thống bù công suất phản kháng hạ áp thì điện dung của tụ điện sẽ giảm khi tần số của dòng điện hài trong lưới điện tăng lên. Điện kháng điện dung thấp cung cấp chính xác đường dẫn có trở kháng thấp cho dòng điện hài bậc cao, dẫn đến sự khuếch đại bất thường của dòng điện hài. Trong trường hợp nghiêm trọng, dòng điện hài tràn vào có thể khiến tụ điện quá nóng, thậm chí phát nổ và gây ô nhiễm toàn bộ lưới điện.

Việc bổ sung Lò phản ứng sê-ri 7% tốc độ phản ứng CKSG có thể thay đổi hoàn toàn vòng luẩn quẩn này khi dòng điện hài nguy hiểm không ngừng gia tăng. Điện kháng cảm ứng của cuộn kháng nối tiếp tăng lên khi tần số của dòng điện hài tồn tại trong lưới điện tăng lên. Khi cuộn kháng nối tiếp được nối nối tiếp với các tụ điện, trở kháng (tác dụng cản trở dòng điện) của cả cuộn kháng nối tiếp và tụ điện đối với sóng hài thay đổi theo xu hướng ngược lại với tần số. Việc thiết kế cẩn thận độ tự cảm (hoặc tốc độ phản kháng) của cuộn kháng nối tiếp có thể giúp mạch nối tiếp LC này có thể tạo ra trở kháng cao đối với các sóng hài cụ thể (chẳng hạn như sóng hài bậc 5, bậc 7), giống như thiết lập một "bộ lọc" rắn cho dòng điện hài nguy hiểm để lọc các dòng điện nguy hiểm này ra khỏi nhánh bù. Điều này ngăn chặn hiệu quả sự cộng hưởng sóng hài và khuếch đại sóng hài trong hệ thống điện, bảo vệ chính các tụ điện và làm sạch môi trường lưới điện.

Bảo đảm chính: Khả năng chống lại dòng điện tăng đột biến và quá điện áp hoạt động

Khi các tụ điện được nối với lưới điện, thường xuất hiện một dòng điện tức thời rất lớn, được gọi là dòng điện xung đóng. Giá trị của dòng điện xung đóng có thể gấp vài chục lần dòng điện định mức của tụ điện đang được kết nối. Các hoạt động chuyển mạch thường xuyên như vậy sẽ làm hỏng nghiêm trọng tuổi thọ điện môi của tụ điện và các tiếp điểm của thiết bị chuyển mạch.

Tại thời điểm này, Lò phản ứng dòng 7% có tốc độ phản kháng dòng CKSG có thể hoạt động như một "bộ đệm" cho dòng điện. Đặc tính điện cảm của lò phản ứng nối tiếp xác định rằng dòng điện chạy qua lò phản ứng không thể thay đổi đột ngột, do đó triệt tiêu và trì hoãn đáng kể đỉnh và độ dốc của dòng xung đóng, cho phép dòng điện tăng lên một cách trơn tru. Tương tự, khi loại bỏ một nhánh tụ điện nhất định, lò phản ứng cũng có thể hấp thụ một phần năng lượng điện từ, triệt tiêu khả năng quá điện áp khi vận hành, cung cấp một lớp bảo vệ đệm đáng tin cậy khác cho tụ điện và toàn bộ hệ thống bù.

Giải pháp của Geyue Electric: Bảo vệ tỉ mỉ an ninh hệ thống

Geyue Electric hoàn toàn hiểu rõ trách nhiệm của các lò phản ứng với tư cách là "người bảo vệ an toàn", và do đó đã dành toàn bộ nỗ lực của đội ngũ kỹ thuật của chúng tôi cho việc thiết kế và sản xuất các Lò phản ứng sê-ri 7% có tốc độ phản ứng CKSG. Để duy trì độ chính xác và ổn định của tốc độ phản ứng 7%, chúng tôi sử dụng lõi tấm thép silicon nhập khẩu chất lượng cao và áp dụng quy trình xử lý khe hở không khí và phân đoạn lõi độc đáo để đảm bảo rằng độ tự cảm không thay đổi trong thời gian dài hoạt động. Để chịu được những thách thức về nhiệt độ khắc nghiệt trong môi trường điều hòa, chúng tôi chọn vật liệu cách nhiệt ở nhiệt độ cao loại F/H và sử dụng quy trình ngâm tẩm chân không để xử lý chắc chắn các cuộn dây và lõi với nhau. Điều này không chỉ bảo vệ mức tăng nhiệt độ cực thấp và hoạt động im lặng của lò phản ứng mà còn mang lại cho chúng hiệu suất lọc ổn định và liên tục trong môi trường nhiệt độ cao.

Lò phản ứng dòng 7% tốc độ phản ứng dòng CKSG của chúng tôi không chỉ đơn thuần là một thành phần lý tưởng tuân thủ các nguyên tắc lý thuyết; nó cũng là sự kết tinh của triết lý sản xuất tiên tiến của công ty chúng tôi. Từ thiết kế điện từ nghiêm ngặt, xử lý và lắp ráp chính xác đến thử nghiệm toàn diện tại nhà máy, mọi bước đều tuân thủ niềm tin rằng "độ tin cậy là giá trị". Chúng tôi tự hào có thể cung cấp cho thị trường các lò phản ứng có kích thước nhỏ hơn, trọng lượng nhẹ hơn, hiệu quả hơn và có vẻ ngoài tinh tế. Chúng đã được áp dụng rộng rãi trong các hệ thống phân phối điện công nghiệp và thương mại khác nhau và trở thành nền tảng đáng tin cậy trong các giải pháp điều khiển hài hòa và bù không tải của nhiều người dùng.

Do đó, khi bạn đang lên kế hoạch hoặc nâng cấp hệ thống bù công suất phản kháng điện áp thấp, việc lựa chọn đường hướng kỹ thuật phù hợp và đối tác thiết bị đáng tin cậy cũng quan trọng không kém. Geyue Electric sẵn sàng cung cấp Lò phản ứng dòng 7% tốc độ phản kháng dòng CKSG chuyên nghiệp và các giải pháp bù công suất phản kháng hoàn chỉnh để trở thành chỗ dựa vững chắc cho hoạt động an toàn, hiệu quả và ổn định của hệ thống điện của bạn. Hãy cùng nhau làm việc, bắt đầu từ mọi kết nối chính xác và cùng nhau xây dựng chất lượng điện năng tốt hơn.
