Việc sử dụng công tắc hợp chất thông minh ba pha là gì?

Trong các phòng phân phối điện của các nhà máy, trung tâm mua sắm, bệnh viện và những nơi khác, các công tắc điều khiển tụ điện luôn ở trạng thái hoạt động. Các công tắc thông thường dễ dàng bị hỏng bởi dòng điện quá mức sau khi các hành động chuyển đổi thường xuyên như vậy, làm tăng chi phí bảo trì.Công tắc hợp chất ba pha bù ba phacó những lợi thế đáng kể như không có tác động, tiêu thụ năng lượng thấp và tuổi thọ dài, và được phát triển đặc biệt để kiểm soát các tụ điện. Bài viết này sẽ mô tả nguyên tắc làm việc của nó, lợi thế cốt lõi và điểm bảo trì một cách chi tiết.

Vai trò cơ bản

Chức năng chính của công tắc hợp chất thông minh ba pha là điều khiển kết nối và ngắt kết nối giữa tụ điện ba pha và lưới điện. KhiCác tụ điệnCần bù cho công suất phản ứng, công tắc hợp chất điều khiển tụ điện để nhanh chóng kết nối với mạng và ngắt kết nối kịp thời khi không cần bù. Toàn bộ quá trình được hoàn thành tự động.

Giải quyết vấn đề cốt lõi

Khi các tụ điện kiểm soát thông thường, chúng sẽ chịu một cú sốc của hàng chục lần dòng điện làm việc tại thời điểm bật nguồn. Cú sốc hiện tại này được gọi là dòng điện inrush. Dòng điện Inrush sẽ không chỉ đốt cháy công tắc tổng hợp, mà còn tăng tốc độ lão hóa của cách điện bên trong của tụ điện và gây ra sự sụt giảm điện áp của lưới điện. Do đó, sử dụng các công tắc thông thường sẽ rút ngắn tuổi thọ của thiết bị và ảnh hưởng đến sự ổn định của lưới điện.

Cách nó hoạt động？

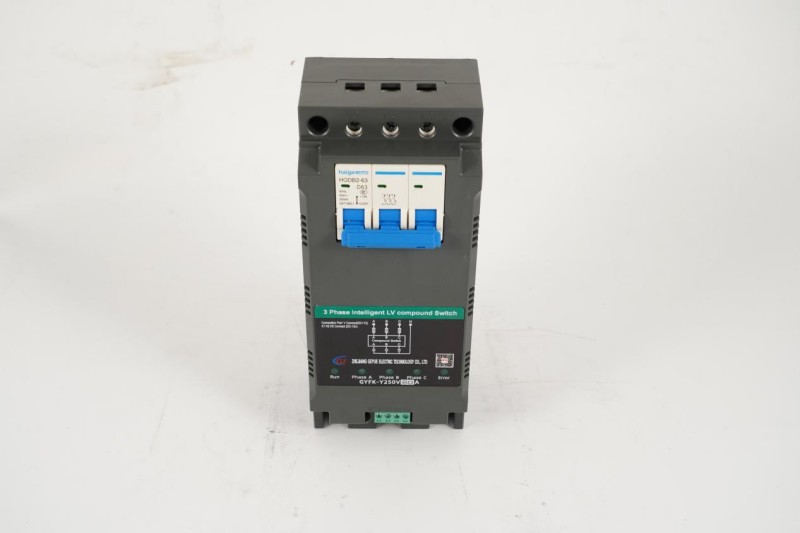

Công tắc hợp chất thông minh ba pha bao gồm một nhóm thyristor và một rơle chốt từ tính, và hai người cần phải làm việc cùng nhau để hoàn thành công việc. Đầu tiên, khiBộ điều khiển hệ số công suất tự độngPhát hiện rằng lưới cần bù cho công suất phản ứng, thyristor sẽ nhanh chóng kết nối mạch để kết nối máy đo hiện tại với lưới tại thời điểm khi dòng điện bằng không. Trong vòng 0,5 giây sau khi thyristor được bật, các tiếp điểm của rơle chốt từ sẽ ngay lập tức đóng và chịu 100% dòng điện liên tục và người thyristor sẽ tự động đóng vào thời điểm này. Sau đó, khi tụ điện cần bị ngắt kết nối, thyristor sẽ được mở lại để chuyển dòng điện từ rơle chốt từ sang thyristor. Khi thyristor mang tất cả dòng điện, rơle chốt từ có ngắt kết nối các tiếp điểm khi dòng điện bằng không. Thyristor sẽ tự động đóng vào thời điểm tiếp theo khi dòng điện bằng 0 và không có vòng cung nào được tạo trong suốt quá trình.

Tại sao phảiCông tắc hợp chấtđược sử dụng với một nhóm thyristor và một rơle chốt từ? Bởi vì nếu chỉ có một rơle chốt từ tính, tụ điện sẽ tạo ra tác động gấp 50 lần dòng điện được định mức tại thời điểm đóng và các tiếp điểm sẽ được hàn và loại bỏ sau nhiều hoạt động. Nếu chỉ có một thyristor, thì khi dòng điện 100A được cung cấp năng lượng, cần có một tản nhiệt, nếu không nó sẽ bị đốt cháy trong vòng 10 phút. Tiêu thụ năng lượng là 15 lần so với rơle chốt từ tính và chi phí quá cao. Do đó, nhóm thyristor giải quyết vấn đề an toàn của sức mạnh và tắt, và rơle chốt từ giải quyết vấn đề tiêu thụ năng lượng của sức mạnh dài hạn. Cả hai đều không thể thiếu.

Ưu điểm cốt lõi

CácCông tắc hợp chất ba pha ba phaCó thể loại bỏ hoàn toàn tác động của dòng điện khi chuyển đổi tụ điện, bảo vệ tụ điện và thiết bị lưới điện và kéo dài tuổi thọ dịch vụ của nó.

Rơle chốt từ luôn bị ngắt kết nối trong điều kiện không có dòng điện để tránh bị đốt cháy bởi tia lửa.

Nhóm thyristor có mức tiêu thụ năng lượng cực thấp trong quá trình bật nguồn, tiết kiệm 90% năng lượng so với các công tắc tơ truyền thống.

Hệ thống sẽ tự động phối hợp ba pha, tự động bù cho sự mất cân bằng giữa các pha và ngăn chặn quá tải các tụ điện trong một pha.

Trạng thái của công tắc tổng hợp được theo dõi trong thời gian thực. Nếu một bất thường xảy ra, hoạt động sẽ bị khóa ngay lập tức và báo thức sẽ được cấp kịp thời.

Điểm duy trì

CácCông tắc hợp chất thông minh ba phaCần kiểm tra và bảo trì thường xuyên để đảm bảo hoạt động ổn định lâu dài. Bụi trên bề mặt của bộ tản nhiệt cần được làm sạch ít nhất sáu tháng một lần để ngăn chặn sự tích tụ bụi cản trở sự tản nhiệt. Đồng thời, tất cả các thiết bị đầu cuối hệ thống dây điện cần được kiểm tra để lỏng lẻo. Trong hoạt động hàng ngày, trạng thái ánh sáng chỉ báo có thể được sử dụng để xác định xem công tắc hợp chất có hoạt động bình thường hay không. Ánh sáng màu xanh lá cây biểu thị hoạt động bật nguồn bình thường và đèn đỏ cho biết lỗi bên trong cần được sửa chữa kịp thời. Nếu có bất kỳ sự bất thường nào được tìm thấy, xin vui lòng ngắt kết nối nguồn điện ngay lập tức và liên hệ với nhân viên chuyên nghiệp để xử lý nó.
