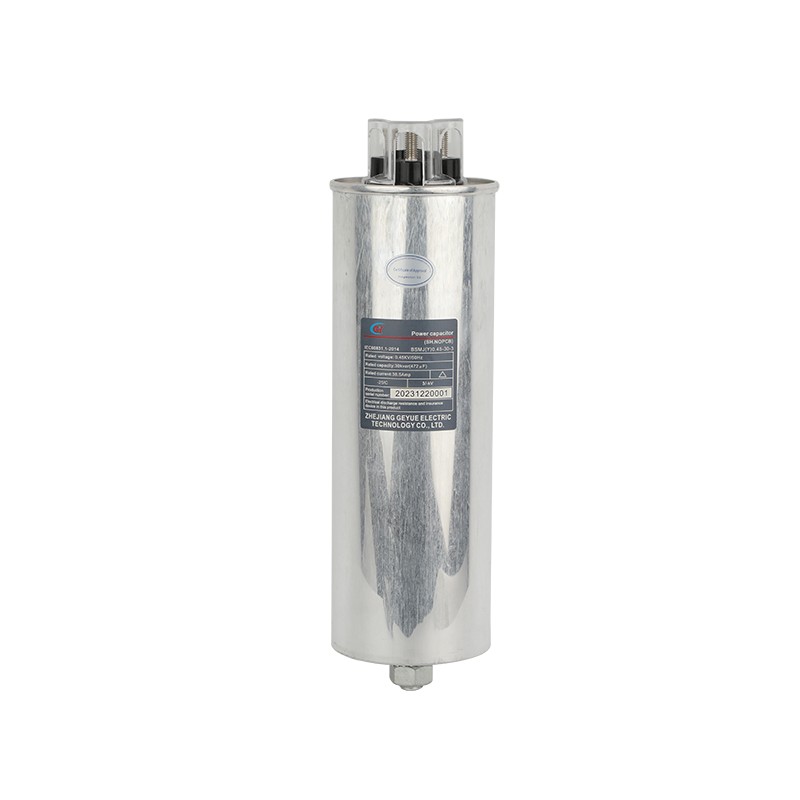

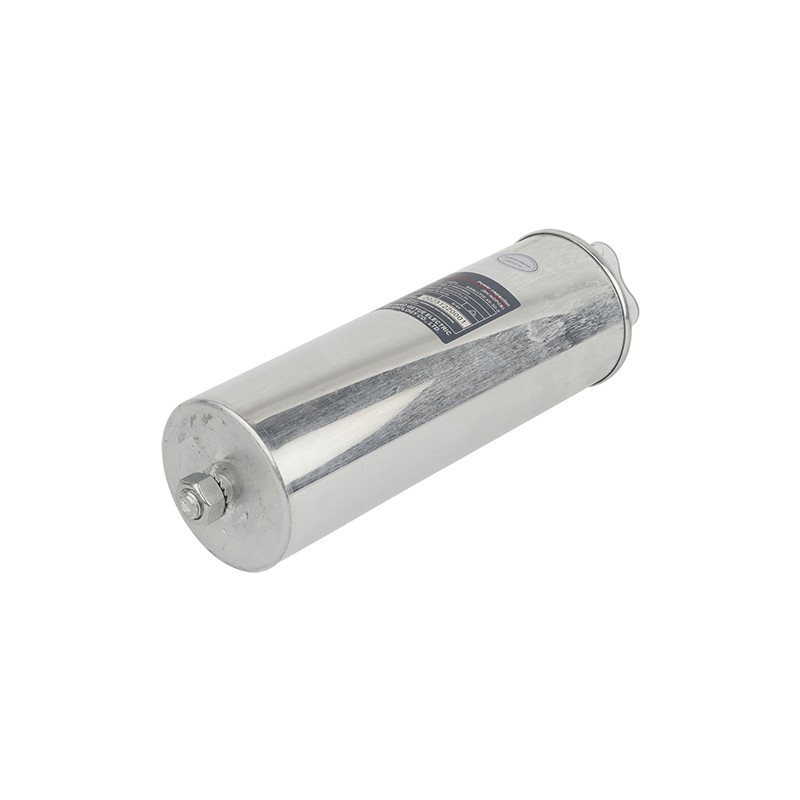

Tụ điện hạ áp hình trụ

Trong lĩnh vực công nghệ kỹ thuật cho tụ điện song song tự phục hồi, việc thiết kế cấu trúc vỏ không chỉ đơn giản là vấn đề lựa chọn hình thức; đó là yếu tố cốt lõi liên quan đến sự an toàn và độ tin cậy của sản phẩm. Khi điện áp cao tức thời được tạo ra bên trong tụ điện do hoạt động tự phục hồi hoặc điều kiện hoạt động bất thường, lớp vỏ sẽ trở thành tuyến phòng thủ đầu tiên chống lại sốc áp suất bên trong. Ge Yue Electric, thông qua phân tích cơ học chuyên sâu và một số lượng lớn thí nghiệm, đã phát hiện ra rằng vỏ hình trụ của Tụ điện hạ thế hình trụ có cấu trúc thuận lợi hơn về khả năng chịu áp so với vỏ vuông của tụ điện hạ thế hình chữ nhật.

Khi vỏ hình trụ của Tụ điện hạ thế hình trụ chịu áp suất bên trong, sự phân bố ứng suất của nó thể hiện đặc tính đồng đều cao. Theo nguyên lý cơ học của thùng chứa có thành mỏng, cấu trúc hình trụ chủ yếu tạo ra ứng suất chu vi và ứng suất dọc trục dưới tác động của áp suất bên trong. Hai loại ứng suất này có thể được truyền liên tục và đồng đều dọc theo vỏ, tránh được hiệu quả hiện tượng tập trung ứng suất xảy ra ở các góc của vỏ hình vuông. Các điểm nối vuông góc của vỏ hình vuông sẽ tạo thành các điểm tập trung ứng suất tự nhiên. Dưới tác động của áp suất tuần hoàn trong thời gian dài, những khu vực này dễ tạo ra các vết nứt do mỏi. Tuy nhiên, thiết kế hợp lý của cấu trúc hình trụ cho phép phân bổ áp suất bên trong đồng đều trên toàn bộ bề mặt vỏ, từ đó nâng cao đáng kể cường độ nén và tuổi thọ mỏi của tụ điện. Dữ liệu thử nghiệm của chúng tôi cho thấy trong cùng điều kiện độ dày thành, áp suất nổ trung bình của vỏ hình trụ cao hơn khoảng 25% so với vỏ hình vuông.

Trong quá trình hoạt động, tụ điện tự phục hồi thường xuyên gặp phải sự dao động áp suất bên trong. Mỗi hành động tự phục hồi sẽ tạo ra một lượng khí nhỏ, gây ra sự thay đổi tạm thời về áp suất bên trong thùng chứa. Cấu trúc hình trụ của Tụ điện hạ thế hình trụ với hình dạng hình học liên tục và hoàn chỉnh, thể hiện hiệu suất cơ học ổn định hơn so với cấu trúc hình vuông của tụ điện hình chữ nhật khi chịu tác động áp suất lặp đi lặp lại này. Các thí nghiệm đã chỉ ra rằng sau khi trải qua một triệu thử nghiệm mô phỏng chu trình áp suất tự phục hồi, mức độ biến dạng của vỏ hình trụ chỉ bằng 1/3 so với vỏ hình chữ nhật. Khả năng chống lại tác động theo chu kỳ này làm cho tụ điện hình trụ đặc biệt thích hợp cho các ứng dụng trong các tình huống bù động trong đó cần phải chuyển mạch thường xuyên, mang lại sự đảm bảo cơ học vững chắc cho hoạt động ổn định lâu dài của bù công suất phản kháng.

Geyue Electric đã phát triển quy trình tạo hình dập sâu chuyên dụng cho Tụ điện hạ áp hình trụ dòng BSMJ(Y). Bằng cách sử dụng vật liệu hợp kim nhôm có độ bền cao và kỹ thuật xử lý ủ đặc biệt, chúng tôi đảm bảo rằng lớp vỏ hình trụ có thể chịu được áp suất bên trong cực cao trong khi vẫn duy trì độ dày thành tương đối mỏng. Tụ điện hình trụ của chúng tôi đã trải qua các cuộc kiểm tra chu kỳ áp suất nghiêm ngặt, có khả năng chịu được hơn một triệu tác động áp suất tiêu chuẩn, vượt xa các tiêu chuẩn ngành. Đồng thời, cấu trúc hình trụ tạo điều kiện để chúng ta tối ưu hóa cách bố trí các linh kiện bên trong, cho phép quấn chất điện môi một cách lý tưởng hơn, nâng cao hơn nữa hiệu suất điện của tụ điện.
