Phải làm gì nếu không có đủ không gian trong tủ bồi thường?

Lời nói đầu

Không đủ không gian cho tủ bồi thường đã trở thành một thách thức kỹ thuật phổ biến trong nâng cấp hệ thống phân phối năng lượng công nghiệp. Với việc mở rộng quy mô sản xuất và bổ sung thiết bị, nhu cầu bù năng lượng phản ứng tiếp tục tăng lên, trong khi không gian vật lý có sẵn cho các tủ bồi thường hiện tại vẫn được cố định. Đối mặt với tình huống khó xử này, nhiều công ty phải đối mặt với một vấn đề nan giải: hoặc đầu tư chi phí cao để thay thế toàn bộ nội các hoặc chịu đựng các hình phạt của hóa đơn tiền điện liên quan đến yếu tố công suất không đạt tiêu chuẩn. Tuy nhiên, thông qua các giải pháp kỹ thuật khoa học và hợp lý, có thể tăng hiệu quả khả năng bồi thường mà không thay thế nội các. Bài viết này giới thiệu một cách có hệ thống ba giải pháp đã được chứng minh để giúp bạn vượt qua các ràng buộc không gian.

Tụ điện tùy chỉnh nhỏ gọn: Giải pháp ưa thích để tối ưu hóa không gian

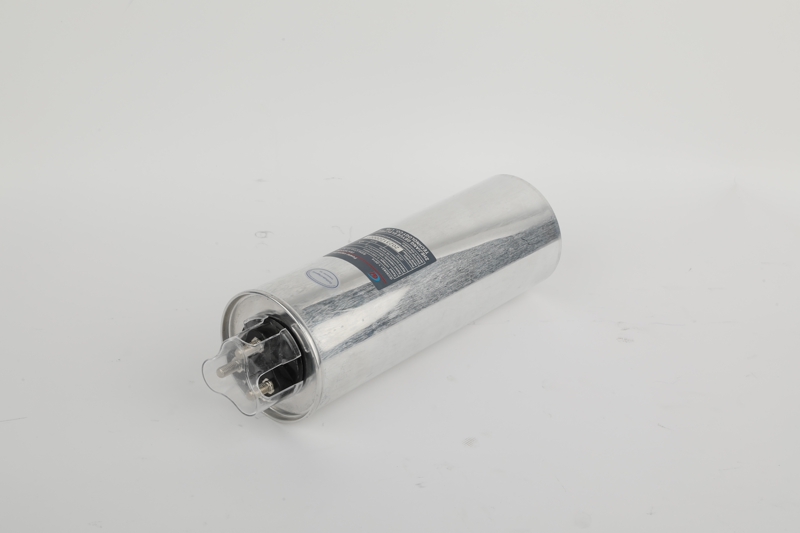

Khi các tụ điện có kích thước tiêu chuẩn không đáp ứng các yêu cầu cài đặt, các tụ điện tùy chỉnh nhỏ gọn trở thành giải pháp trực tiếp nhất. Chúng tôi đã phát triển một loạt các tùy chỉnhtụ điện hình trụcụ thể cho các ứng dụng bị hạn chế không gian. Ví dụ, tụ điện hình trụ φ180 × 320mm của chúng tôi đạt được công suất định mức 30kvar trong khi vẫn duy trì khối lượng tương tự như một sản phẩm 25kvar thông thường. Bước đột phá này là kết quả của ba đổi mới công nghệ: việc sử dụng màng polypropylen kim loại siêu mỏng 3μM làm tăng diện tích điện cực trên một đơn vị thể tích lên 20%; Một quá trình cuộn dây lõi được tối ưu hóa làm tăng hệ số lấp đầy lên hơn 95%; và một quá trình phun vàng cuối cùng được cải thiện làm giảm điện trở tiếp xúc và tạo nhiệt. Các ứng dụng thực tế đã chỉ ra rằng loạt sản phẩm này duy trì hiệu suất điện tuyệt vời trong khi giữ nhiệt độ tăng dưới 65k, đáp ứng đầy đủ các yêu cầu cho hoạt động ổn định lâu dài. Chúng đặc biệt phù hợp để trang bị thêm các tủ cũ, cho phép nâng cấp công suất mà không thay đổi các lỗ lắp hiện có.

Giải pháp tích hợp tụ điện thông minh: Lựa chọn thông minh để đơn giản hóa

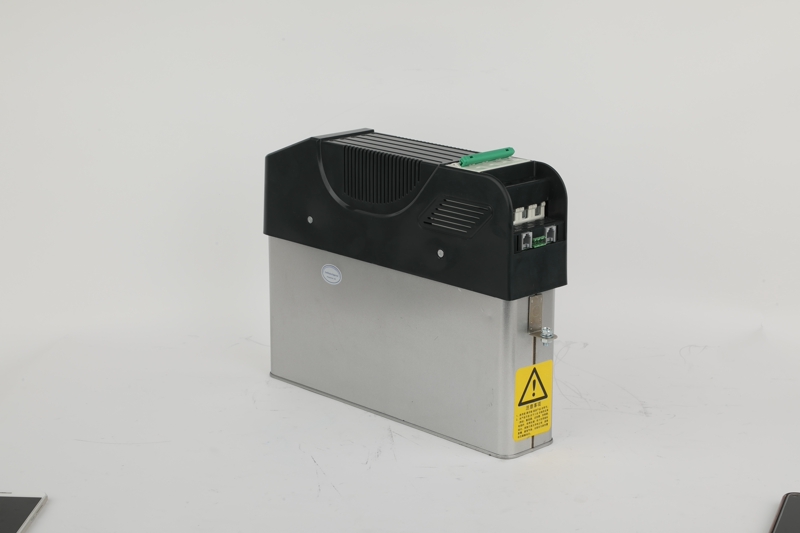

Tụ điện thông minhCông nghệ cung cấp một cách tiếp cận mới để tối ưu hóa không gian. Mô -đun tụ điện tích hợp thông minh của chúng tôi tích hợp các thành phần riêng biệt theo truyền thống như bộ điều khiển, bộ tiếp xúc, cầu chì, tụ điện và đèn chỉ báo thành một đơn vị. Ví dụ, một tụ điện thông minh 30kvar chỉ có 300 × 200 × 150mm, tiết kiệm trên 40% không gian so với các giải pháp thành phần riêng biệt truyền thống. Thiết kế tích hợp này không chỉ làm giảm số lượng các thành phần trong tủ mà còn đơn giản hóa độ phức tạp của hệ thống dây điện và giảm thiểu số lượng điểm lỗi. Cấu trúc mô-đun của tụ điện thông minh hỗ trợ mở rộng song song và bảo trì hoán đổi nóng, đảm bảo rằng một lỗi mô-đun duy nhất không ảnh hưởng đến hoạt động của hệ thống tổng thể. Hơn nữa, các tụ điện thông minh cung cấp các tính năng nâng cao như chuyển đổi không vượt qua, bù pha và tự chẩn đoán lỗi, tiết kiệm không gian trong khi cải thiện hiệu suất hệ thống. Chúng đặc biệt phù hợp cho các dự án mới hoặc trang bị thêm toàn diện, cho phép thu nhỏ và nâng cấp thông minh các hệ thống bồi thường.

Tối ưu hóa bố cục tủ: Nghệ thuật khai thác không gian tiềm năng

Ngoài việc tối ưu hóa lựa chọn thiết bị, thiết kế bố trí tủ hiệu quả cũng có thể mở khóa tiềm năng không gian đáng kể. Thông qua thực hành kỹ thuật rộng rãi, chúng tôi đã xác định ba kỹ thuật tối ưu hóa bố cục đã được chứng minh. Đầu tiên, áp dụng phương pháp sử dụng không gian ba chiều, thay đổi cách tiếp cận bố cục phẳng truyền thống. Sử dụng cấu trúc lắp DIN-rail, các thành phần được xếp theo chiều dọc để cải thiện việc sử dụng không gian. Thứ hai, tối ưu hóa các sắp xếp hệ thống dây điện bằng cách sử dụng thanh cái đồng thay vì cáp cho các kết nối thanh cái, giảm không gian cáp. Áp dụng các thành phần rẽ phải và không có không gian lãng phí. Thứ ba, thúc đẩy thiết kế mô -đun, kết hợp các thành phần liên quan đến chức năng thành các mô -đun tiêu chuẩn. Ví dụ, tụ điện,Lò phản ứng loạt, và cầu chì được tích hợp vào một khung có thể tháo rời để dễ dàng bảo trì và thay thế. Những tối ưu hóa chi tiết này thường mở khóa 15% -25% không gian cài đặt tiềm năng, tạo ra các điều kiện để mở rộng và cải tạo.

Giải pháp Lựa chọn và Khuyến nghị thực hiện

Khi phải đối mặt với các ràng buộc không gian cụ thể, giải pháp thích hợp nhất nên được chọn dựa trên tình huống cụ thể. Để cài đặt với không gian cực kỳ hạn chế và nơi thay đổi cấu trúc tủ là không khả thi, các giải pháp tụ điện tùy chỉnh nhỏ gọn nên được ưu tiên. Đối với các dự án mới hoặc những nơi có thể cải tạo lớn, có thể,Tụ điện thông minhGiải pháp cung cấp những lợi ích tổng thể tốt nhất. Khi các ràng buộc không gian ít nghiêm trọng hơn, các kỹ thuật tối ưu hóa bố cục có thể được sử dụng để giải quyết vấn đề, giảm thiểu chi phí và đơn giản hóa việc thực hiện. Các phép đo và mô phỏng tại chỗ chi tiết được khuyến nghị trước khi thực hiện để đảm bảo thiết kế là khả thi. Đối với các dự án quan trọng, trước tiên nên sản xuất một mẫu thử để xác minh cài đặt để tránh các vấn đề trong quá trình thực hiện hàng loạt. Trong quá trình thực hiện, cần phải cẩn thận để duy trì đủ không gian tản nhiệt và khoảng cách an toàn, và không nên hy sinh an toàn cho thiết bị vì mục đích sử dụng không gian.
