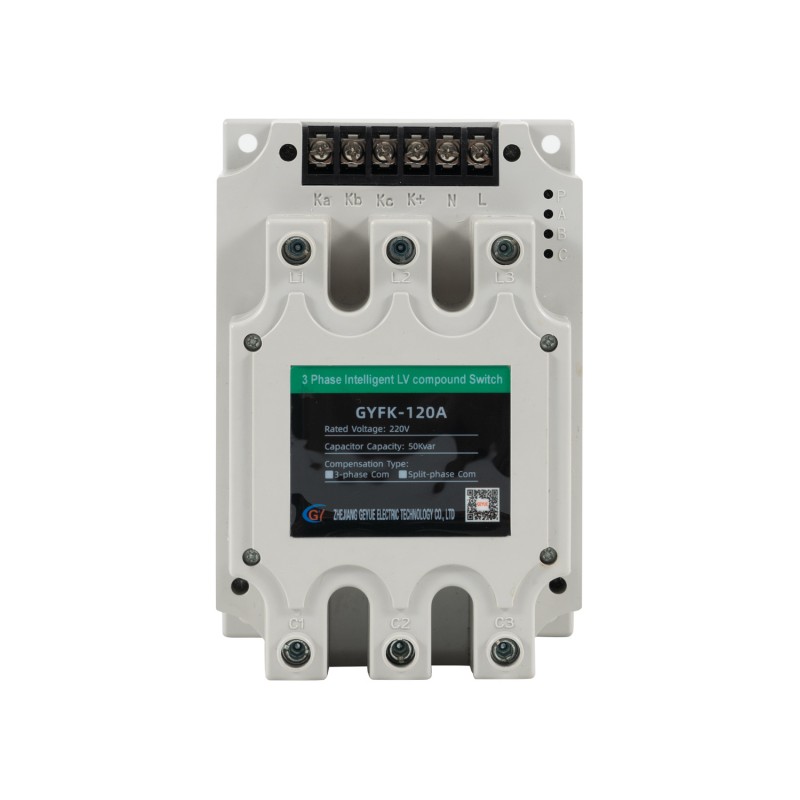

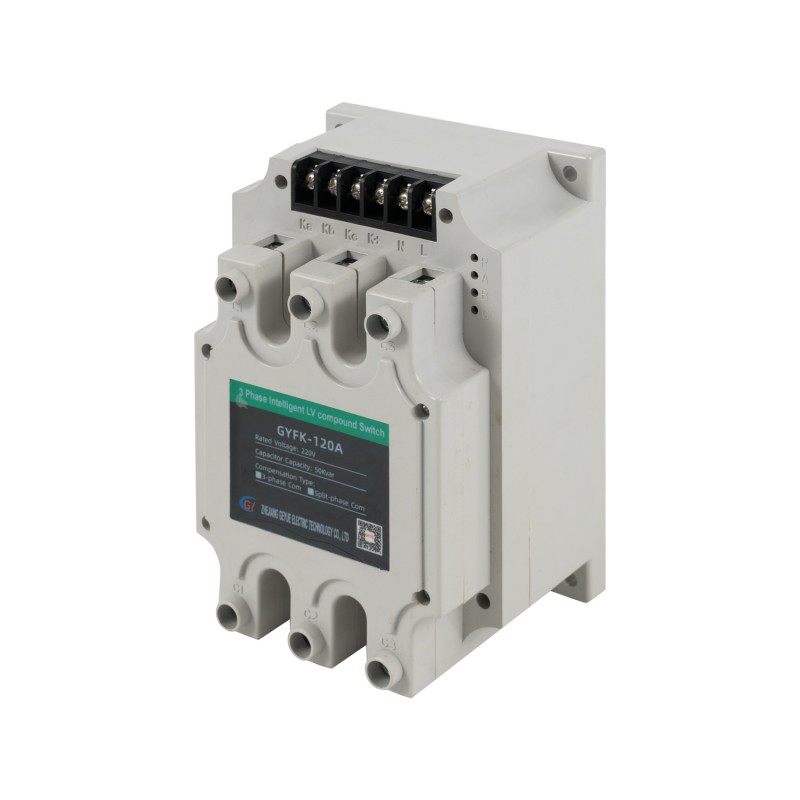

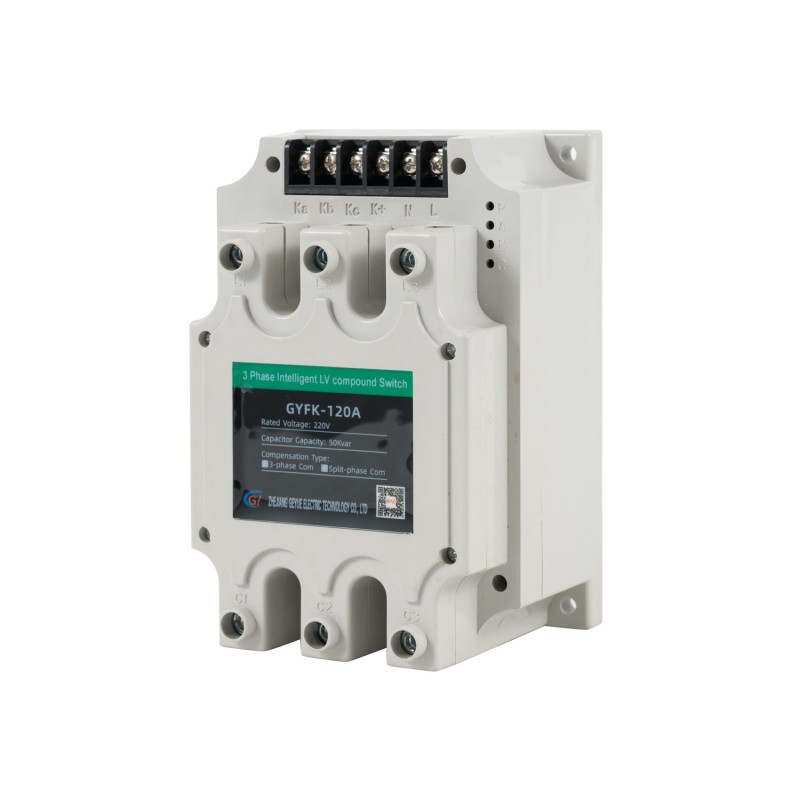

GYFK-1220a 220V Bồi thường chia ba pha ba pha Công tắc hợp chất điện áp thấp thông minh

1. Thành phần hệ thống.
Nói chung, một hệ thống bù năng lượng điện áp thấp điện Geyue bao gồm ba thành phần cơ bản: ngân hàng tụ điện, bộ điều khiển bù tự động và GYFK-120A 220V 50kVar Bồi thường ba pha Công tắc hợp chất thấp thông minh.
Ngân hàng tụ điện: Cung cấp bù năng lượng phản ứng và thường được chia thành nhiều nhóm, với mỗi nhóm có công suất nhỏ hơn để chuyển đổi từng bước thuận tiện.
Bộ điều khiển bù tự động: giám sát các tham số như điện áp, dòng điện và hệ số công suất của hệ thống trong thời gian thực. Kiểm soát GYFK-1220a 220V 50kvar Bồi thường ba pha Công tắc hợp chất điện áp thấp thông minh để chuyển đổi tụ điện theo nhu cầu công suất phản ứng.
GYFK-120A 220V bù 50kvar Bồi thường ba pha Công tắc hợp chất điện áp thấp thông minh: Chịu trách nhiệm chuyển đổi không phù hợp với từng tụ điện và hỗ trợ bù pha. Nó có các chức năng bảo vệ như quá điện áp, quá điện áp, mất pha và nhiệt độ quá mức.
Các thành phần khác: Bộ ngắt mạch thu nhỏ (như DZ47) cung cấp quá tải và bảo vệ ngắn mạch cho từng nhánh tụ điện pha. Máy biến áp hiện tại (CT) được sử dụng để thu thập tín hiệu hiện tại của hệ thống cho bộ điều khiển.

2. Chế độ kết hợp
Kết nối giữa bộ điều khiển và công tắc hợp chất: Bộ điều khiển bù tự động được kết nối với GYFK-120A 220V 50kvar Bồi thường ba pha Công tắc hợp chất điện áp thấp thông minh thông qua đường điều khiển (thường là đường tín hiệu điện áp thấp). Bộ điều khiển gửi các hướng dẫn chuyển đổi đến GYFK-120A 220V 50kVAR Bồi thường Bồi thường ba pha Công tắc hợp chất điện áp thấp thông minh dựa trên dữ liệu được giám sát theo thời gian thực.
Nhóm các ngân hàng tụ điện: Các ngân hàng tụ điện được chia thành nhiều nhóm theo công suất (như 5 kVar, 10 kVar, 15 kVar, v.v.) và mỗi nhóm tương ứng với một công tắc ghép. Các ngân hàng tụ điện của mỗi giai đoạn được cấu hình độc lập để đạt được bù pha.
Cấu hình của các thiết bị bảo vệ: Cài đặt bộ ngắt mạch thu nhỏ (như DZ47) trên mỗi nhánh tụ điện để cung cấp quá tải và bảo vệ ngắn mạch. Máy biến áp hiện tại (CT) được cài đặt trong mạch chính để thu thập tín hiệu hiện tại của hệ thống.

3. Nguyên tắc làm việc
Nguyên tắc làm việc Giám sát thời gian thực: Bộ điều khiển bù tự động theo dõi các tham số như điện áp, dòng điện và hệ số công suất của hệ thống trong thời gian thực thông qua các máy biến áp hiện tại (CT) và tín hiệu điện áp.
Tính toán nhu cầu năng lượng phản ứng: Bộ điều khiển tính toán nhu cầu công suất phản ứng của hệ thống dựa trên dữ liệu được giám sát và xác định công suất tụ điện cần được đưa vào hoặc cắt.
Kiểm soát bù pha từng pha: Bộ điều khiển gửi các hướng dẫn chuyển đổi đến mức bù ba pha GYFK-1220A 220V tương ứng, ba chuyển mạch hợp chất điện áp thấp thông minh tương ứng, theo nhu cầu công suất phản ứng của từng pha. Công tắc ghép bật hoặc tắt hoặc tắt tụ điện ở mức không điện áp hoặc dòng điện để đạt được chuyển đổi không phù hợp.
Chức năng bảo vệ: Bồi thường ba pha GYFK-1220A 220V 2 pha Công tắc hợp chất điện áp thấp thông minh và bộ ngắt mạch thu nhỏ cùng cung cấp bảo vệ như quá tải, ngắn mạch, quá điện áp và quá điện áp để đảm bảo hoạt động an toàn của hệ thống.
Điều chỉnh động: Bộ điều khiển điều chỉnh động trạng thái chuyển đổi của các tụ điện theo các thay đổi trong tải hệ thống để đảm bảo hệ số công suất luôn được duy trì trong phạm vi tập hợp.
