Làm thế nào để chúng ta xác định kích thước phù hợp của lò phản ứng lệch pha để đảm bảo bảo vệ tụ điện mà không ảnh hưởng đến công suất bù?

Trong các hệ thống điện hiện đại, ô nhiễm sóng hài đã trở thành mối đe dọa tiềm ẩn đối với hoạt động an toàn của các thiết bị bù công suất phản kháng điện áp thấp. Là nhà sản xuất chuyên nghiệp về thiết bị bù công suất phản kháng điện áp thấp ở Trung Quốc, Geyue Electric thực sự nhận ra rằng nhiều khách hàng phải đối mặt với một vấn đề nan giải khi sử dụng tụ điện shunt tự phục hồi: họ cần triệt tiêu hiệu quả sự khuếch đại sóng hài để bảo vệ tụ điện, đồng thời đảm bảo rằng khả năng bù công suất cơ bản không bị mất. Về cách duy trì sự cân bằng giữa hai khía cạnh này, việc xác định kích thước hợp lý của lò phản ứng lệch trục đóng một vai trò quan trọng. Trong nội dung sau, kỹ sư trưởng của công ty chúng tôi sẽ thảo luận chi tiết cho bạn về cách xác định một cách khoa học các thông số của lò phản ứng nhằm đạt được sự bảo vệ đáng tin cậy cho tụ điện và đảm bảo rằng công suất bù không đổi.

Hiểu chức năng cốt lõi của lò phản ứng nổ

Cuộn kháng và tụ điện được mắc nối tiếp để tạo thành mạch điều chỉnh. Chức năng chính của nó là thay đổi đặc tính trở kháng của mạch. Trong điều kiện tần số cơ bản, cuộn kháng xuất hiện điện kháng cảm ứng, điều này sẽ làm cho điện áp đầu cực của tụ điện giảm nhẹ, do đó ảnh hưởng đến công suất đầu ra của nó. Ở tần số hài, đặc tính trở kháng cao được hình thành bởi cuộn kháng và tụ điện có thể triệt tiêu dòng điện hài một cách hiệu quả và ngăn ngừa tụ điện bị hỏng do quá dòng. Điểm cân bằng giữa khả năng bảo vệ và công suất này được thiết lập chính xác bởi tốc độ phản ứng của lò phản ứng. Tỷ số điện kháng là tỷ số giữa điện kháng cảm ứng của lò phản ứng ở tần số cơ bản và điện kháng điện dung của tụ điện. Thông số quan trọng này xác định trực tiếp tần số điều chỉnh và hiệu ứng bù của toàn bộ bộ thiết bị.

Nắm vững nguyên lý khoa học về lựa chọn tốc độ phản ứng

Việc lựa chọn tốc độ phản kháng thích hợp là một yếu tố quan trọng khác để đạt được sự cân bằng công suất của tủ bù và bảo vệ tụ điện. Tốc độ phản ứng phổ biến bao gồm 6% và 7%, v.v. Mỗi tốc độ phản ứng tương ứng với một điểm tần số điều chỉnh khác nhau. Lấy lò phản ứng có tốc độ phản ứng 6% làm ví dụ, tần số điều chỉnh của nó là khoảng 189 hertz, chủ yếu nhắm đến việc hình thành trở kháng cao cho sóng hài thứ năm. Khi xác định tốc độ phản kháng của lò phản ứng, các nhà quản lý hệ thống điện trước tiên phải tiến hành các thử nghiệm hài hòa lưới chi tiết để xác định tần số và hàm lượng hài chiếm ưu thế, vì phép đo hài chính xác là cơ sở để lựa chọn lò phản ứng khoa học. Nếu sóng hài bậc 5 chiếm ưu thế trong hệ thống điện thì việc chọn lò phản ứng có tỷ lệ phản kháng 6% là phù hợp nhất. Nếu sóng hài thứ ba nổi bật hơn trong hệ thống điện thì nên chọn lò phản ứng có tốc độ phản kháng cao hơn 6%. Điều đặc biệt quan trọng cần lưu ý là mặc dù việc tăng tốc độ phản kháng có thể mang lại khả năng bảo vệ sóng hài tốt hơn nhưng nó cũng sẽ làm giảm thêm điện áp ở các cực của tụ điện, ảnh hưởng đến công suất đầu ra định mức của tụ điện.

Thực hiện việc hiệu chỉnh phù hợp công suất tụ điện

Sau khi xác định việc sử dụng tốc độ phản kháng cụ thể cho lò phản ứng, người quản lý hệ thống điện phải thực hiện các hiệu chỉnh tương ứng về công suất của tụ điện. Do hiệu ứng phân chia điện áp của cuộn kháng, điện áp thực tế đặt trên các đầu tụ điện thấp hơn điện áp lưới, trực tiếp dẫn đến việc giảm công suất phản kháng do tụ điện phát ra. Để đảm bảo hệ thống bù vẫn đạt được hiệu quả bù như mong đợi, sự suy giảm công suất nêu trên cần được tính đến trong giai đoạn thiết kế. Thực tế phổ biến là tăng mức điện áp định mức của tụ điện hoặc tăng công suất danh định của nó một cách thích hợp. Thông qua việc hiệu chỉnh phù hợp công suất này, ngay cả khi lắp đặt lò phản ứng, nhu cầu về công suất bù phản kháng của hệ thống vẫn có thể được đáp ứng. Tư duy thiết kế hướng tới tương lai này có thể giải quyết hiệu quả mâu thuẫn giữa khả năng bảo vệ và năng lực, đạt được sự cân bằng tối ưu giữa khả năng bảo vệ và năng lực.

Các giải pháp và cam kết chuyên nghiệp của Geyue Electric

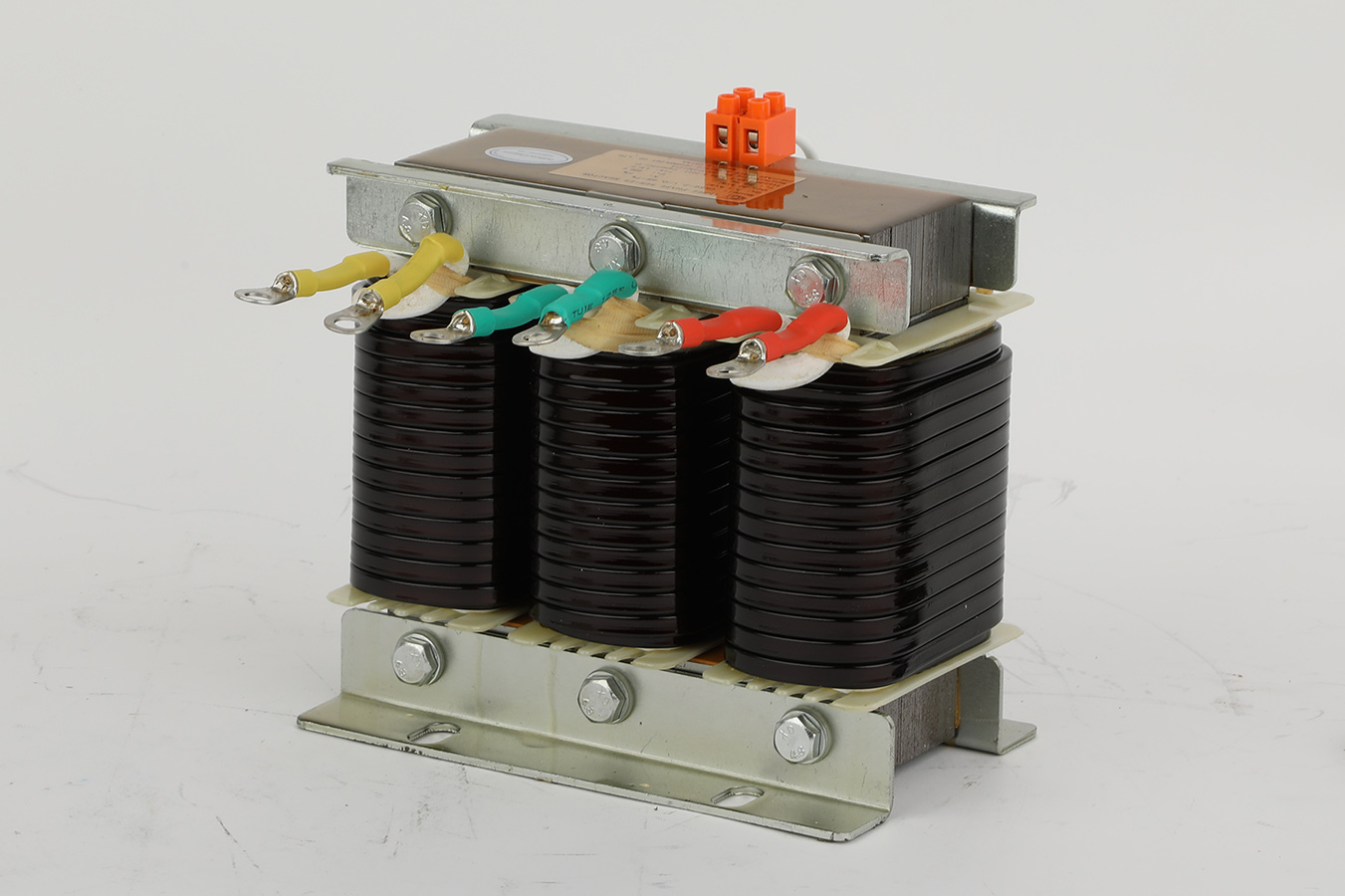

Là nhà sản xuất có lịch sử lâu đời trong lĩnh vực bù công suất phản kháng điện áp thấp, Geyue Electric đã đề xuất giải pháp mạnh mẽ của chúng tôi nhằm giải quyết thách thức được công nhận của ngành trong việc cân bằng độ tin cậy của tụ điện và hiệu quả bù. Của chúng tôiDòng lò phản ứng nối tiếp CKSGsử dụng các tấm thép silic định hướng cán nguội nhập khẩu chất lượng cao làm vật liệu cốt lõi, cho phép các lò phản ứng thể hiện các đặc tính tuyệt vời về tổn thất thấp và tăng nhiệt độ thấp trong suốt quá trình bù. Dòng lò phản ứng nối tiếp CKSG được nhóm kỹ thuật của chúng tôi phát triển thông qua các tính toán chính xác lặp đi lặp lại cũng như nâng cấp và tối ưu hóa liên tục, triệt tiêu hiệu quả các sóng hài phụ cụ thể và giảm thiểu tác động đến khả năng bù. Geyue Electric đảm bảo rằng việc lựa chọn thông số khoa học và kết hợp công suất hợp lý của chúng tôi có thể giúp các nhà quản lý hệ thống điện đạt được mức bảo vệ tụ điện đáng tin cậy mà không làm giảm hiệu quả bù. Nếu bạn đang bối rối về cách chọn chính xác kích thước của lò phản ứng lệch để đảm bảo bảo vệ tụ điện mà không ảnh hưởng đến khả năng bù, vui lòng gửi yêu cầu của bạn đếninfo@gyele.com.cn. Geyue Electric sẵn sàng hợp tác với bạn để giải quyết các vấn đề hài hòa và cải thiện chất lượng vận hành hệ thống điện của bạn.
