Nghệ thuật bố trí các thành phần trong Tủ bù công suất phản kháng điện áp thấp: Sự tản nhiệt, hệ thống dây điện và khoảng cách an toàn ảnh hưởng như thế nào đến sự ổn định lâu dài của hệ thống?

Giới thiệu: Cách bố trí bên trong tủ không chỉ mang tính thẩm mỹ mà còn là nền tảng của sự ổn định

Tủ bù là thành phần cốt lõi của hệ thống bù công suất phản kháng hạ áp. Cách bố trí các bộ phận bên trong quyết định trực tiếp đến hiệu quả hoạt động và tuổi thọ của toàn bộ thiết bị. Là nhà sản xuất thiết bị bù công suất phản kháng điện áp thấp của Trung Quốc có bề dày lịch sử trong ngành điện, Geyue Electric hoàn toàn hiểu rằng một giải pháp bù công suất phản kháng xuất sắc không chỉ đòi hỏi các bộ phận chất lượng cao mà còn dựa vào thiết kế bên trong tủ hợp lý về mặt khoa học. Mối tương quan giữa tản nhiệt, đi dây và khoảng cách an toàn tạo thành những trụ cột vững chắc cho tủ bù hoạt động ổn định lâu dài.

Tản nhiệt: Kiểm soát nhiệt độ quyết định tuổi thọ của linh kiện

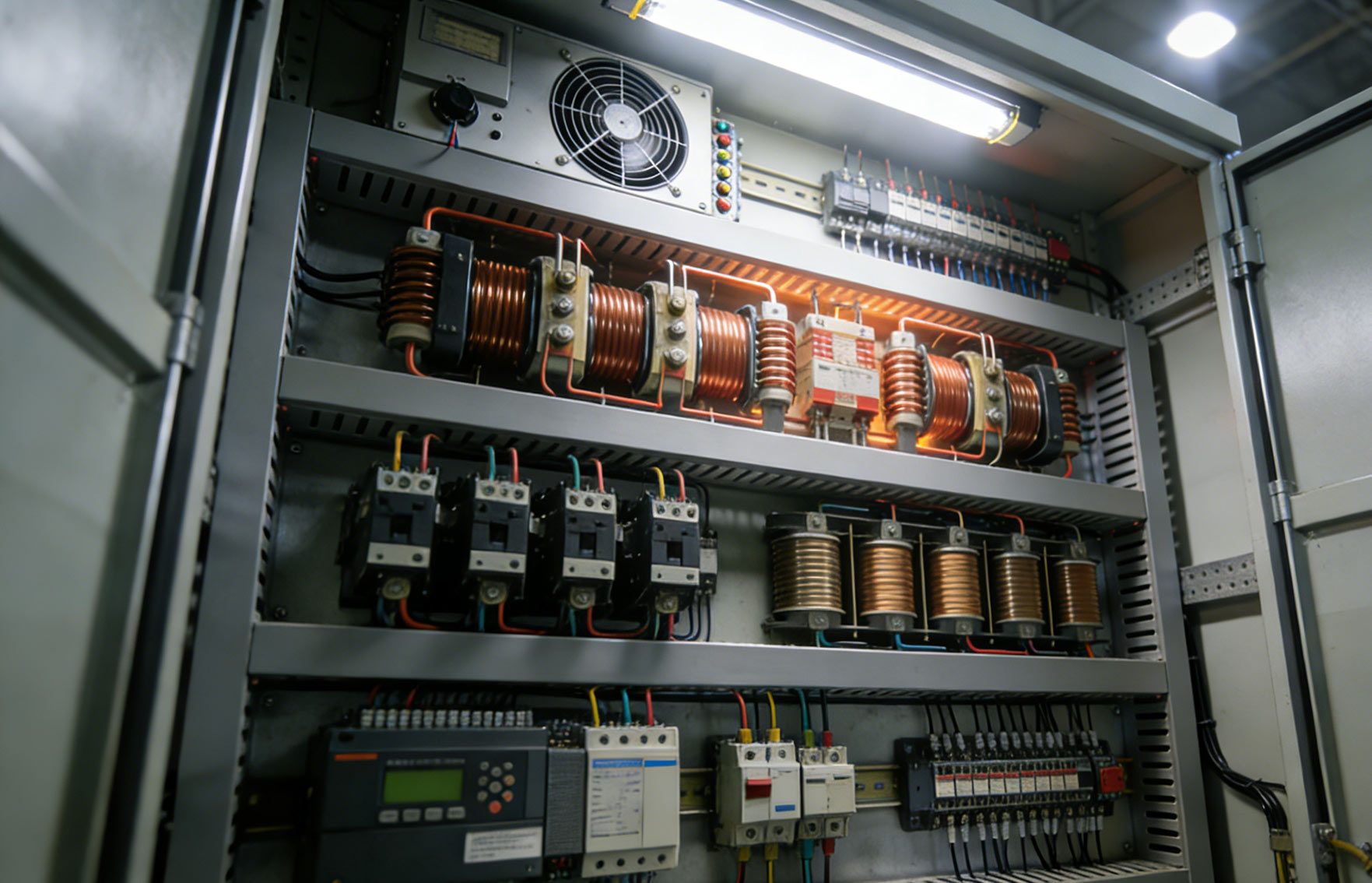

Trong quá trình hoạt động của tủ bù, các bộ phận bên trong nhưtụ điện, lò phản ứng, công tắc ghép, công tắc tơVàbộ điều khiển hệ số công suấtsẽ tạo ra một lượng nhiệt nhất định. Nếu lượng nhiệt này không được tiêu tán kịp thời sẽ khiến nhiệt độ của các bộ phận liên tục tăng cao, đẩy nhanh quá trình lão hóa của vật liệu cách điện, làm giảm công suất của tụ điện, thậm chí dẫn đến hiện tượng phóng điện nhiệt. Geyue Electric khi thiết kế tủ dựa trên cách bố trí tản nhiệt theo lớp dọc, đặt các bộ phận có khả năng sinh nhiệt cao hơn ở phần trên của tủ. Hơn nữa, đội ngũ kỹ thuật của chúng tôi đã tận dụng nguyên lý không khí nóng bốc lên tự nhiên, kết hợp với quạt phía trên để thông gió cưỡng bức, tạo thành luồng không khí êm dịu từ dưới lên trên. Đồng thời, chúng tôi dành đủ các kênh tản nhiệt giữa các tụ điện để tránh tích tụ nhiệt giữa các tụ điện, để ngay cả trong môi trường nhiệt độ cao vào mùa hè, nhiệt độ trong tủ vẫn có thể được kiểm soát trong phạm vi an toàn, đảm bảo các bộ phận luôn hoạt động ở trạng thái lý tưởng, từ đó kéo dài tuổi thọ tổng thể của hệ thống.

Đấu dây: Mạng chính xác giúp giảm nhiễu và sụt áp

Hệ thống dây điện bên trong tủ bù nhìn có vẻ đơn giản nhưng thực ra nó chứa đựng những kiến ​​thức sâu sắc về kỹ thuật điện. Hệ thống dây điện lộn xộn không chỉ ảnh hưởng đến hình thức bên ngoài mà còn gây nhiễu điện từ, làm tăng sụt áp đường dây và thậm chí gây phóng điện cục bộ. Geyue Electric áp dụng nguyên tắc nối dây là "tách điện mạnh và yếu và phân chia vùng tần số cao và thấp". Các đường dây điều khiển và đường dây điện được định tuyến riêng biệt để tránh nhiễu tín hiệu; mạch chính sử dụng các thanh đồng để kết nối nhằm giảm điện trở tiếp xúc và sinh nhiệt; mạch lấy mẫu sử dụng cáp xoắn có vỏ bọc để đảm bảo độ chính xác của phép đo. Tất cả các dây cáp đều được cố định một cách tiêu chuẩn thông qua các ống dẫn để tránh bị lỏng do rung động. Mạng lưới dây dẫn được thiết kế cẩn thận của công ty chúng tôi đảm bảo việc truyền tải dòng điện mượt mà hơn và thu thập tín hiệu chính xác hơn, từ đó mang đến sự đảm bảo chi tiết về phản hồi đáng tin cậy và độ ổn định lâu dài của hệ thống bù công suất phản kháng điện áp thấp.

Khoảng cách an toàn: Cách nhiệt và bảo trì tạo thành một sự đảm bảo kép

Mặc dù mức điện áp bên trong tủ bù thuộc loại điện áp thấp nhưng vẫn cần duy trì khoảng cách an toàn đầy đủ giữa các bộ phận và giữa các bộ phận với thân tủ. Điều này không chỉ nhằm đáp ứng các yêu cầu cách điện, ngăn ngừa hồ quang và đoản mạch mà còn tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì hàng ngày. Geyue Electric tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, tiêu chuẩn quốc gia và quy chuẩn ngành. Vì vậy, trong giai đoạn thiết kế, chúng tôi đã xác định vị trí lắp đặt tối ưu của từng bộ phận thông qua phương pháp mô phỏng ba chiều. Chúng tôi dành đủ không gian giữa các tụ điện để tạo điều kiện tản nhiệt và cách nhiệt; chúng tôi cũng giữ các bộ phận mang điện ở khoảng cách an toàn với cửa tủ để đảm bảo an toàn cho người vận hành; đồng thời, chúng tôi cũng dành các bề mặt vận hành rộng rãi cho các bộ phận cần quan sát và bảo trì thường xuyên. Việc bố trí khoảng cách an toàn hợp lý không chỉ giúp giảm nguy cơ hỏng hóc của toàn bộ hệ thống bù công suất phản kháng hạ áp mà còn giúp việc bảo trì sau này thuận tiện, hiệu quả hơn, đồng thời giảm tổng chi phí vận hành của người dùng.

Geyue Electric: Chúng tôi bảo vệ sự ổn định của hệ thống điện bằng tay nghề tỉ mỉ

Chính nhờ sự hiểu biết sâu sắc và kiểm soát tỉ mỉ các chi tiết như tản nhiệt, hệ thống dây điện, khoảng cách an toàn mà tủ bù công suất phản kháng hạ áp của Geyue Electric có thể hoạt động ổn định và liên tục trong nhiều môi trường công nghiệp khắc nghiệt khác nhau. Nhà máy sản xuất của chúng tôi có dây chuyền sản xuất hoàn toàn tự động và quy trình lắp ráp được tiêu chuẩn hóa. Mỗi thiết bị rời khỏi nhà máy đều trải qua các bài kiểm tra cân bằng nhiệt nghiêm ngặt, kiểm tra hiệu suất điện và kiểm tra điện áp chịu được cách điện. Chúng tôi không chỉ cung cấp tủ bù chất lượng cao mà còn có thể tùy chỉnh các giải pháp bù công suất phản kháng toàn diện bao gồm tụ điện, cuộn kháng và mô-đun lọc thông minh dựa trên đặc tính tải của người dùng, giúp người dùng cải thiện hiệu quả hệ số công suất, giảm tổn thất đường dây và tránh bị phạt phí điều tiết điện năng. Nếu bạn có nhu cầu hãy tham khảo nhéinfo@gyele.com.cn. Hãy để Geyue Electric, với nghệ thuật bố trí tinh tế và các giải pháp bù công suất phản kháng đáng tin cậy, bảo vệ hiệu quả năng lượng và sự ổn định của hệ thống điện của bạn.
