Làm thế nào để CJ19 AC Contactor điều khiển hệ thống điện?

Thiết bị của bạn trong xưởng của bạn thường bị hỏng? Ví dụ, khi động cơ khởi động, các tia lửa tiếp xúc AC và cần được thay thế cứ sau vài tháng, hoặc tụ điện thường phình ra và cần phải được thay thế kịp thời. Những thất bại này được gây ra bởi sự lựa chọn sai củaAC Contactor, Thành phần điều khiển cốt lõi của thiết bị điện. Chọn đúng AC Contactor có thể làm tăng đáng kể tuổi thọ của thiết bị. Vòng cung gốm dập tắt của bộ tiếp xúc AC có thể chịu được tác động của các vòng cung nhiệt độ cực cao và cắt đứt các dòng điện lớn một cách hiệu quả. Các tiếp xúc hợp kim bạc được sản xuất đặc biệt rất bền, mang lại cho AC Contactor một cuộc sống cực kỳ dài. Quan trọng nhất, bộ tiếp xúc AC và tụ điện điều khiển hợp tác với nhau để cải thiện đáng kể hệ số công suất và giảm mất điện không cần thiết.

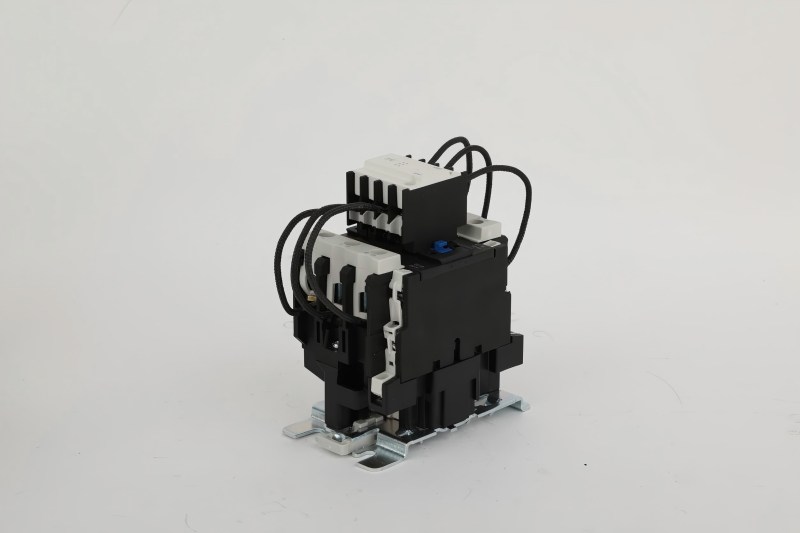

CJ19 AC Contactor là gì?

CJ19 AC Contactor là một thiết bị chuyển đổi tự động trong tủ bù điện áp thấp. Nó chủ yếu bao gồm ba bộ tiếp điểm chính, cuộn dây điện từ và hệ thống dập tắt hồ quang. Chức năng cốt lõi của nó là kiểm soát nguồn điện bật và tắt động cơ, máy sưởi điện và các thiết bị khác.

Nó hoạt động như thế nào?

Khi cuộn dây điện từ củaAC Contactorđược cung cấp năng lượng, lực từ tính sẽ được tạo ra trong đó, thu hút lõi sắt bên trong và lõi sắt điều khiển ba bộ tiếp xúc chính cho đến khi chúng hoàn toàn đóng để tạo thành đường dẫn điện trở tiếp xúc thấp. Dòng điện mạch chính chảy trơn tru đến thiết bị tải thông qua các tiếp điểm chính đã đóng để cho phép nó hoạt động.

Khi nguồn điện của cuộn dây bị cắt, điểm thu hút điện từ biến mất ngay lập tức và dựa vào năng lượng của lò xo đặt lại, lõi sắt và các tiếp điểm chính sẽ tách ra nhanh chóng, buộc phải ngắt kết nối dòng tải. Tia lửa hiện tại sẽ được tạo khi các liên hệ được tách ra, nhưngAC Contactorđược trang bị một hệ thống dập tắt hồ quang. Vòng cung gốm dập tắt nắp chịu được bức xạ nhiệt độ cao và áp suất khí của hồ quang. Tấm kim loại tích hợp có thể cắt vòng cung dài thành nhiều vòng cung ngắn để làm mát cưỡng bức và dập tắt tia lửa, ức chế hiệu quả sự hòa tan và bắn tung tóe kim loại tiếp xúc, do đó bảo vệ các tiếp điểm khỏi bị đốt cháy và kéo dài cuộc sống của chúng.

Làm thế nào để các công tắc AC,Bộ điều khiển hệ số công suất tự động, Tụ điện và lò phản ứng loạt hoạt động cùng nhau?

Trong hệ thống bù năng lượng phản ứng điện áp thấp, bộ điều khiển, bộ tiếp xúc AC, tụ điện và lò phản ứng hợp tác với nhau để cải thiện đáng kể hiệu quả sử dụng năng lượng điện.

Đầu tiên, bộ điều khiển chủ yếu chịu trách nhiệm theo dõi trạng thái của lưới điện và liên tục đo hệ số công suất thực tế của hệ thống. Khi hệ số công suất được tìm thấy thấp hơn giá trị đã đặt, bộ điều khiển sẽ xuất tín hiệu kết nối vào cuộn dây hoạt động của bộ tiếp xúc AC. Sau đó, sau khi bộ tiếp xúc AC nhận được tín hiệu từ bộ điều khiển, cuộn dây điện từ của nó sẽ nhanh chóng thu hút để đóng tiếp xúc chính. Sau khi tiếp xúc chính được đóng lại, dòng mạch chính sẽ chảy và kết nối ngân hàng tụ điện được kết nối với nó. Sau khi kết nối thành công, ngân hàng tụ điện được kết nối với lưới điện để hoạt động, trung hòa công suất phản ứng và do đó cải thiện hệ số công suất chung. Cuối cùng,Lò phản ứng loạtHấp thụ và triệt tiêu dòng điều hòa trong lưới điện, do đó bảo vệ tụ điện khỏi bị hư hại.

Thông qua hệ thống này, bộ điều khiển phát hiện, đưa ra các quyết định và vấn đề hướng dẫn, AC Contactor thực hiện lệnh chuyển đổi, tụ điện được đưa vào lưới điện để thực hiện bù công suất phản ứng và lò phản ứng bảo vệ tụ điện. Bốn làm việc cùng nhau để tối ưu hóa hiệu quả hoạt động của lưới điện và giảm chất thải năng lượng.

Làm thế nào để chọn đúng AC Contactor?

Có ba điểm chính trong việc chọn AC Contactors:

1. Khi phù hợp với dòng điện, chọn lớn hơn thay vì nhỏ hơn. Dòng xếp hạng của bộ tiếp xúc AC ≥ dòng được định mức của tải * 1.25. Ví dụ, dòng điện được định mức của động cơ 55kW là 110a vàAC Contactor≥ 137,5a là bắt buộc. Chọn đặc tả 160A trực tiếp.

2. Chọn điện áp cuộn theo nguồn điện điều khiển. Ví dụ: nếu nguồn điện là 220V, hãy chọn cuộn AC220V và nếu nguồn điện là 380V, hãy chọn cuộn AC380V.

3. Chọn mức độ bảo vệ theo môi trường. Nếu nó được cài đặt trong hộp phân phối sạch, chọn IP20. Nếu nó ở trong môi trường bụi bặm, hãy chọn IP54 hoặc thêm vỏ bảo vệ.

Trong một câu: Nó cần lớn hơn 25% so với dòng tải, điện áp cuộn có liên quan đến nguồn điện và nếu môi trường cài đặt bị bẩn, hãy chọn bảo vệ cao.
