Phân đoạn lõi sắt và các khe hở không khí: Tại sao lõi của lò phản ứng dòng điện áp thấp ba pha được chia thành các phần nhỏ thống nhất với các khe hở không khí? Chức năng của các khe hở không khí là gì?

Là một công ty Trung Quốc chuyên nghiên cứu phát triển và sản xuất thiết bị bù công suất phản kháng hạ áp, Geyue Electric hiểu sâu sắc rằng sự ổn định và hiệu quả của hệ thống điện phụ thuộc vào thiết kế tỉ mỉ đến từng chi tiết. Hôm nay, chúng tôi muốn thảo luận với các bạn một chi tiết kỹ thuật quan trọng—tại sao lõi sắt của lò phản ứng nối tiếp điện áp thấp ba pha được chia thành các đoạn nhỏ đồng nhất bởi các khe hở không khí và chức năng thực sự của các khe hở không khí.

Ý nghĩa kỹ thuật của việc phân chia lõi sắt

Trong lưới điện hạ thế, vấn đề sóng hài ngày càng trở nên phổ biến. Sóng hài do nhiều bộ chỉnh lưu và bộ chuyển đổi tạo ra không chỉ ảnh hưởng đến chất lượng điện năng mà còn có thể gây nguy hiểm cho sự an toàn của máy biến áp và các thiết bị điện khác. Lò phản ứng nối tiếp, với tư cách là thành phần quan trọng của thiết bị bù công suất phản kháng, đóng vai trò chính trong việc ngăn chặn sự khuếch đại sóng hài, một chức năng liên quan chặt chẽ đến thiết kế lõi sắt của chúng. Nếu lõi sắt của các lò phản ứng nối tiếp được chế tạo thành các khối đơn, liên tục thì đặc tính mạch từ của chúng sẽ gây ra những dao động đáng kể về độ tự cảm của các lò phản ứng nối tiếp cùng với sự thay đổi dòng điện trong cuộn dây (đặc biệt là dòng điện có chứa sóng hài). Đặc biệt trong các hệ thống điện có sóng hài, những dao động này có thể dẫn đến bão hòa từ, khiến các lò phản ứng nối tiếp mất khả năng lọc và hạn chế dòng điện. Do đó, việc chia lõi sắt của các lò phản ứng nối tiếp thành nhiều đoạn đồng nhất với các khe hở không khí giữa chúng là một thiết kế được thiết kế đặc biệt để đảm bảo hiệu suất ổn định của các lò phản ứng nối tiếp và khả năng thích ứng linh hoạt với các điều kiện vận hành phức tạp.

Ưu điểm của khoảng trống không khí

Mặc dù các khe hở không khí có cấu trúc nhỏ nhưng chúng có tác động đáng kể đến chức năng của lõi sắt của lò phản ứng nối tiếp. Thứ nhất, các khe hở không khí làm tăng hiệu quả từ trở trong mạch từ, tuyến tính hóa đường cong từ hóa của lõi sắt và ngăn ngừa bão hòa từ. Nói cách khác, ngay cả dưới dòng điện hài lớn, độ tự cảm của cuộn kháng nối tiếp có thể vẫn tương đối ổn định nhờ các khe hở không khí này, ngăn chặn sự khuếch đại sóng hài một cách đáng tin cậy và bảo vệ các tụ điện nối tiếp với cuộn kháng nối tiếp khỏi bị hư hỏng. Thứ hai, các khe hở không khí làm giảm tổn thất dòng điện xoáy và tổn thất trễ trong lõi sắt, giảm mức tăng nhiệt độ trong quá trình vận hành lò phản ứng nối tiếp, từ đó cải thiện hiệu suất năng lượng và tuổi thọ của toàn bộ hệ thống bù công suất phản kháng. Hơn nữa, các khe hở không khí được phân bố đồng đều có thể làm giảm độ rung và tiếng ồn của các lò phản ứng nối tiếp trong quá trình vận hành, cải thiện độ êm ái và yên tĩnh. Những lợi thế này do các khe hở không khí mang lại đảm bảo 100% rằng các lò phản ứng nối tiếp có thể đạt được hiệu suất tối ưu trong các hệ thống bù công suất phản kháng điện áp thấp.

Sự kiên trì và đổi mới trong nghề thủ công của Geyue Electric

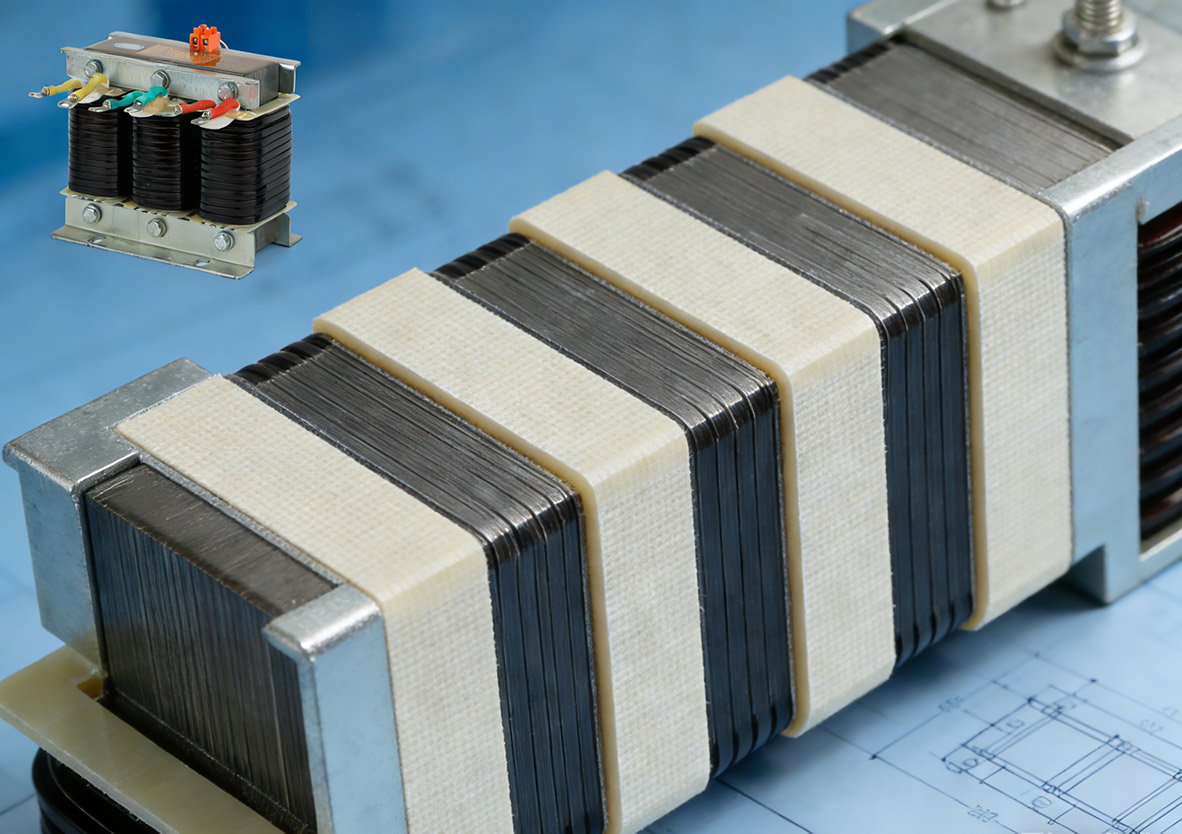

Tại Geyue Electric, chúng tôi triển khai khái niệm kỹ thuật nhằm bảo vệ độ tự cảm ổn định và tránh bão hòa từ tính trong mọi quy trình sản xuất lò phản ứng nối tiếp bằng cách chia lõi sắt thành nhiều phân đoạn đồng nhất và chèn các khoảng trống không khí ổn định. Lấy của chúng tôiLò phản ứng nối tiếp hạ thế ba pha dòng CKSGVí dụ, lõi sắt của chúng tôi được làm bằng thép tấm silic định hướng hạt cán nguội nhập khẩu chất lượng cao, tổn thất thấp. Mỗi lõi sắt được chia chính xác thành nhiều đoạn đồng nhất và các khe hở không khí giữa các đoạn sử dụng vải thủy tinh phủ epoxy làm vật liệu đệm. Thiết kế này không chỉ duy trì hiệu quả kích thước khe hở không khí không đổi trong quá trình vận hành lâu dài mà còn cải thiện độ ổn định cơ học của toàn bộ cấu trúc lõi lò phản ứng nối tiếp. Về cuộn dây, chúng tôi sử dụng dây đồng dẹt tráng men loại F quấn chặt, không cần bọc thêm lớp cách nhiệt, vừa mang tính thẩm mỹ vừa tạo điều kiện tản nhiệt. Thông qua các quy trình sản xuất nghiêm ngặt như nung trước, ngâm tẩm chân không và xử lý nhiệt, kết hợp với việc áp dụng lớp sơn tẩm loại H, chúng tôi đảm bảo rằng các cuộn dây và lõi sắt được liên kết chắc chắn và chặt chẽ với nhau trong các lò phản ứng loạt của chúng tôi, giảm đáng kể tiếng ồn khi vận hành của các lò phản ứng loạt của chúng tôi và mang lại cho các lò phản ứng loạt của chúng tôi khả năng chịu nhiệt cực cao.

Geyue Electric hứa hẹn rằng các lò phản ứng loạt điện áp thấp ba pha dòng CKSG của chúng tôi có hệ số chất lượng cao hơn và mức tăng nhiệt độ thấp hơn. Tất cả các ốc vít cho lõi sắt của chúng tôi đều được làm bằng vật liệu không có từ tính, giúp giảm tổn thất bổ sung một cách hiệu quả. Các bộ phận tiếp xúc được xử lý chống ăn mòn và các dây dẫn sử dụng các đầu cuối ống đồng được ép nguội, đồng thời có tính đến cả độ dẫn điện và độ bền. So với các sản phẩm tương tự trên thị trường quốc tế, lò phản ứng dòng điện áp thấp ba pha dòng CKSG của chúng tôi nhỏ hơn, nhẹ hơn và có hình thức tinh tế hơn. Đằng sau điều này là năng lực R&D mạnh mẽ và hệ thống kiểm soát chất lượng nghiêm ngặt của Nhà máy Điện Geyue. Xin vui lòng gửi yêu cầu của bạn đếninfo@gyele.com.cnđể được tư vấn miễn phí. Chúng tôi cam kết rằng các lò phản ứng dòng điện áp thấp dòng CKSG của chúng tôi có thể kết hợp hoàn hảo với các tụ điện song song tự phục hồi dòng BSMJ để cải thiện hiệu quả dạng sóng điện áp hệ thống, nâng cao hệ số công suất và triệt tiêu dòng điện khởi động và quá điện áp khi vận hành, mang đến sự bảo vệ toàn diện cho thiết bị điện của bạn.
