Lò phản ứng trong tủ bù điện áp thấp: Thiết bị cần thiết hoặc chi phí thêm?

Nội các bồi thường trong nhà máy của bạn có thể đốt cháytụ điện? Hoặc phép đo cho thấy các sóng hài của lưới điện quá lớn và thậm chí công tắc có thể được nhìn thấy Sparking khi tụ điện được bật và tắt. Lý do cho thiệt hại cho tụ điện có thể là thiếu một lò phản ứng loạt. Bởi vì trong lưới điện 400V, có hai nhược điểm khi tụ điện được kết nối trực tiếp với lưới điện. Một là dòng ảnh tác động sẽ đạt đến đỉnh điểm của nó tại thời điểm bật nguồn, rất dễ ghi đầu nối công tắc. Thứ hai là dòng điều hòa quá lớn, điều này sẽ khiến tụ điện nóng lên nghiêm trọng hoặc thậm chí bị cháy. Được trang bị một lò phản ứng với các thông số thích hợp có thể giải quyết hiệu quả hai vấn đề này. Bài viết này sẽ giải thích liệu lò phản ứng có phải là một thiết bị cần thiết hay không bằng cách mô tả nguyên tắc làm việc của lò phản ứng, vai trò của nó trong tủ bù và hiệu ứng hoạt động thực tế.

Nguyên tắc làm việc của điện áp thấpLò phản ứng loạt

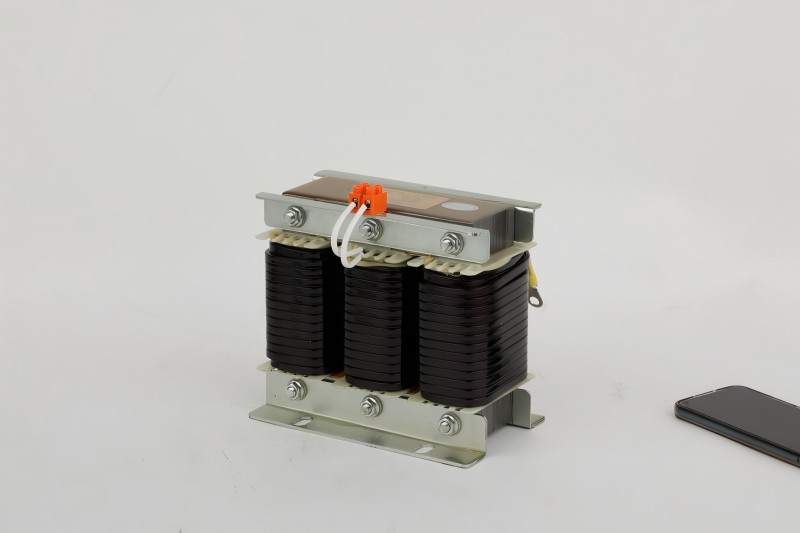

Lò phản ứng bao gồm một lõi sắt và một cuộn dây, được kết nối theo chuỗi trước tụ điện của tủ bù. Khi dòng điện đi qua cuộn dây, lõi sắt sẽ tạo ra một từ trường, có thể chống lại sự thay đổi của dòng điện. Hiện tại, tụ điện được cung cấp năng lượng, dòng điện sẽ đột nhiên tăng lên và từ trường sẽ tạo ra một lực ngược, do đó giới hạn dòng ảnh hưởng đến một phạm vi an toàn. Khi dòng điện tần số cao được tạo ra trong lưới điện, cuộn dây sẽ tạo ra điện trở mạnh hơn, khiến dòng điện được chuyển thành nhiệt và tiêu thụ. Thông qua các hoạt động này, tụ điện được bảo vệ khỏi tác động của dòng điện quá mức và thiệt hại do quá nóng.

Vai trò của lò phản ứng trong tủ bù

Như đã đề cập trong nguyên tắc làm việc ở trên, lò phản ứng có thể triệt tiêu dòng điện khổng lồ được tạo ra bởiTụ điệnKhi nó được cung cấp năng lượng trong vòng 10 lần giá trị bình thường, bảo vệ các tiếp điểm chuyển đổi khỏi tan chảy và hàn. Chức năng này là để ngăn các thiết bị bị đốt khi nó được bật. Một chức năng khác là đánh chặn nhiễu tần số cao. Hai chức năng của lò phản ứng có thể kéo dài tuổi thọ của tụ điện. Các tụ điện trong tủ bù mà không có lò phản ứng có thể bị loại bỏ trong 2 năm. Sau khi được trang bị lò phản ứng, tủ bồi thường có thể được sử dụng trong hơn 8 năm, điều này làm giảm đáng kể chi phí bảo trì. Hai chức năng này không thể được thay thế bằng các thành phần khác. Nội các bù mà không có lò phản ứng chắc chắn sẽ bị đốt cháy khi nó được bật hoặc các tụ điện sẽ bị hỏng theo từng lô, điều này phản ánh sự cần thiết của lò phản ứng.

Cách chọn một bộ phản ứng loạt phù hợp

Để chọn một lò phản ứng phù hợp, có hai khía cạnh chính: một là chọn tốc độ phản ứng thích hợp và cái kia là chọn khả năng mang hiện tại thích hợp.

Tốc độ phản ứng đề cập đến cường độ điện trở của lò phản ứng với dòng điện tần số cao. Nếu đó là một cỗ máy trong nhà máy, chẳng hạn như máy công cụ, máy ép phun hoặc thiết bị khác hoặc phát điện quang điện, thì hãy chọn mộtlò phản ứngvới tốc độ phản ứng 7%, bởi vì nó có thể chặn các sóng hài tần số cao 250Hz được tạo ra bởi các thiết bị này. Nếu đó là một màn hình LED lớn trong một trung tâm mua sắm, nguồn điện máy tính tập trung hoặc thiết bị cọc sạc, sau đó chọn một lò phản ứng với tốc độ phản ứng là 14%, vì nó có thể chặn sóng hài 150Hz được tạo ra bởi các thiết bị này.

Ngoài ra, cần phải chọn một công suất hiện tại phù hợp. Dòng điện được phép đi qua lò phản ứng cần phải lớn hơn 1,35 lần dòng điện của tụ điện. Bởi vì trong hoạt động thực tế, các sóng hài trong lưới điện sẽ tăng tổng dòng điện và phải có đủ biên độ để tránh quá tải và đốt cuộn dây lò phản ứng.

Nói tóm lại, chọn 7% cho máy nhà máy và 14% cho màn hình LED. Dòng lò phản ứng bằng với dòng điện tụ nhân với 1,35. Sau khi lắp ráp, chạm vào vỏ lò phản ứng. Nếu nó không nóng trong hơn ba giây, nó là đủ điều kiện.

Hiệu ứng hoạt động thực tế

Khi tủ bù của nhà máy bơm không được trang bị lò phản ứng, nhiệt độ hoạt động của tụ điện cao tới 85 độ C, vượt quá tiêu chuẩn quốc gia là 70 độ C. Gần 40% các tụ điện sẽ đốt cháy mỗi năm. Sau khi cài đặt aLò phản ứng 7%, nhiệt độ của tụ điện giảm xuống khoảng 55 độ C, và tỷ lệ sóng hài trong lưới điện giảm từ 19% xuống còn 6%. Tuổi thọ phục vụ của tụ điện được kéo dài từ trung bình hai năm đến hơn tám năm. Sự thay đổi này làm cho thiết bị chạy ổn định hơn và tiết kiệm chi phí bảo trì.
