Bảo vệ quá tải và ngắn mạch trong mạch tụ điện: Làm thế nào để đạt được sự phối hợp bảo vệ giữa máy cắt ngược dòng và Công tắc tơ chuyển mạch tụ điện dòng CJ19?

Trong hệ thống bù công suất phản kháng điện áp thấp, phối hợp bảo vệ là chủ đề nghiên cứu cốt lõi để đảm bảo hệ thống vận hành an toàn và đáng tin cậy. Là nhà sản xuất chuyên nghiệp về thiết bị bù công suất phản kháng điện áp thấp ở Trung Quốc, Geyue Electric hôm nay sẽ thảo luận về cách thức phối hợp bảo vệ giữa máy cắt thượng nguồn và hạ nguồn.Công tắc tơ chuyển mạch dòng CJ19trong mạch chuyển tụ điện ảnh hưởng trực tiếp đến sự ổn định của toàn bộ hệ thống bù và thậm chí toàn bộ hệ thống phân phối điện.

Mục tiêu chính của việc phối hợp bảo vệ

Mục tiêu cơ bản của việc phối hợp bảo vệ là đảm bảo rằng thiết bị bảo vệ gần điểm lỗi nhất sẽ hành động trước, từ đó hạn chế diện tích lỗi ở đơn vị nhỏ nhất có thể. Trong mạch tụ điện, điều này có nghĩa là khi tụ điện hoặc bản thân mạch chuyển mạch gặp tình trạng quá tải hoặc ngắn mạch, bộ ngắt mạch ngược dòng được cấu hình đặc biệt cho tụ điện sẽ ngay lập tức cắt đứt sự cố và các công tắc tơ dòng CJ19, với tư cách là bộ phận điều hành, phải hoạt động an toàn dưới sự bảo vệ của bộ ngắt mạch và không chịu trách nhiệm làm gián đoạn dòng điện sự cố. Logic hành động phân cấp này không chỉ bảo vệ thiết bị chính của mạch bị lỗi mà còn bảo vệ nguồn điện liên tục của tất cả các thiết bị liên quan không bị lỗi khác trong hệ thống.

Vai trò và lựa chọn bộ ngắt mạch

Bộ ngắt mạch ngược dòng đóng vai trò là “người bảo vệ cuối cùng” trong mối quan hệ phối hợp bảo vệ này. Lựa chọn của nó phải đáp ứng hai yêu cầu cơ bản. Yêu cầu đầu tiên là dòng điện định mức của nó phải có khả năng mang dòng điện định mức của tụ điện và có tính đến tác động quá dòng có thể xảy ra trong môi trường hài hòa. Nói chung, nên dành một mức ký quỹ nhất định. Yêu cầu thứ hai là khả năng cắt ngắn mạch của nó phải lớn hơn dòng ngắn mạch dự kiến ​​tại điểm lắp đặt. Quan trọng hơn, đường cong đặc tính cắt của máy cắt cần phải phù hợp với đặc tính của mạch tụ điện. Khi bật hoặc tắt tụ điện, một dòng điện đột biến sẽ được tạo ra, giá trị của nó có thể gấp vài lần dòng điện định mức nhưng thời gian tồn tại cực kỳ ngắn. Do đó, bộ ngắt mạch phải có khả năng chịu được dòng điện đột biến ngắn hạn này mà không gặp trục trặc. Thông thường, nên chọn một mô hình có đặc tính trễ thích hợp để đảm bảo rằng nó chỉ hoạt động đáng tin cậy khi có sự cố quá tải hoặc đoản mạch liên tục. Định vị và phối hợp của Công tắc tơ dòng CJ19

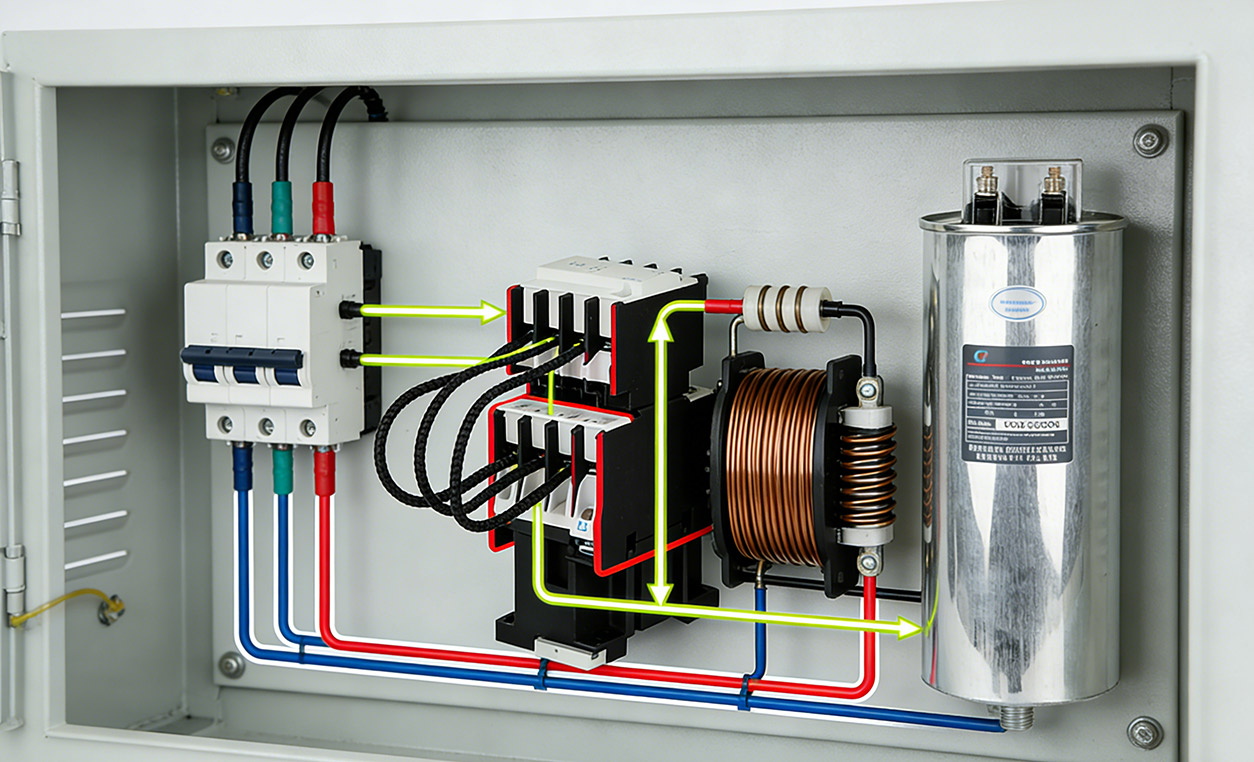

Công tắc tơ chuyển mạch tụ điện dòng CJ19 được thiết kế như một "bộ thực thi chuyển mạch thông minh" chứ không phải là "thiết bị ngắt sự cố". Nó phối hợp với việc bảo vệ bộ ngắt mạch, chủ yếu thông qua sự bổ sung chức năng và phối hợp thời gian. Công tắc tơ dòng CJ19 thường kết hợp một điện trở hoặc một cuộn cảm để triệt tiêu dòng điện khởi động trong cấu trúc bên trong của nó. Chức năng của nó là hoàn thành việc kết nối dòng điện không xâm nhập của tụ điện và ngắt kết nối bình thường trong điều kiện bộ ngắt mạch được đóng và thiết lập bảo vệ. Khi xảy ra tình trạng quá tải hoặc ngắn mạch liên tục trong mạch tụ điện, bộ ngắt mạch ngược dòng sẽ thực hiện ngắt kết nối. Trong thiết kế của công tắc tơ dòng CJ19, người ta đã xem xét khả năng chịu được một mức độ nhất định của tác động điện động dòng điện ngắn mạch cho đến khi cầu dao ngược dòng loại bỏ hoàn toàn lỗi, điều này phản ánh sự phối hợp thụ động của các đặc tính bảo vệ giữa công tắc tơ dòng CJ19 và cầu dao.

Những cân nhắc mang tính hệ thống về việc phối hợp bảo vệ

Việc bổ sung đơn giản các thành phần không thể đạt được sự phối hợp bảo vệ hoàn hảo; thay vào đó, quy trình thiết kế và xác minh hệ thống là cách duy nhất để thực hiện. Nó liên quan đến việc tính toán chính xác công suất ngắn mạch của hệ thống phân phối điện, phân tích đặc tính trở kháng của mạch tụ điện và xem xét toàn bộ trình tự thời gian giải quyết sự cố. Một hệ thống bù được thiết kế tốt có thể đảm bảo rằng tất cả các kết nối từ công tắc tơ đến bộ ngắt mạch có đủ độ ổn định động và nhiệt, cho phép năng lượng sự cố được dẫn hướng và cắt một cách an toàn trong khoảng thời gian cực ngắn sau khi hành động bảo vệ xảy ra.

Các giải pháp và cam kết chuyên nghiệp của Geyue Electric

Geyue Electric đã nhận thức chính xác tầm quan trọng của việc phối hợp bảo vệ để vận hành an toàn các hệ thống bù công suất phản kháng điện áp thấp. Do đó, chúng tôi đã sản xuất các công tắc tơ chuyển tụ điện dòng CJ19, được thiết kế tỉ mỉ để đạt được hệ thống bảo vệ này. Công tắc tơ dòng CJ19 của chúng tôi được làm bằng vật liệu chất lượng cao và được xử lý thông qua các kỹ thuật đặc biệt để đảm bảo sự ổn định của các tiếp điểm và tuổi thọ điện. Cơ chế ngăn chặn dòng điện đột biến tích hợp có thể giảm thiểu tác động lên bộ ngắt mạch ngược dòng một cách hiệu quả, tạo điều kiện phần cứng thuận lợi cho việc phối hợp bảo vệ.

Quan trọng hơn, đội ngũ kỹ thuật của Geyue Electric có khả năng phân tích hệ thống sâu sắc. Chúng tôi có thể hỗ trợ khách hàng thiết kế các giải pháp tổng thể dựa trên các thông số phân phối điện cụ thể của họ, bao gồm chọn bộ ngắt mạch và xác minh giá trị cài đặt bảo vệ. Dây chuyền sản xuất tự động và hệ thống kiểm soát chất lượng hoàn chỉnh của chúng tôi đã đưa ra cam kết thông qua hành động. Chúng đảm bảo tính nhất quán và độ tin cậy cao của mọi công tắc tơ chuyển mạch tụ điện dòng CJ19 và các bộ phận khác từ nguồn, cho phép chúng hoạt động phối hợp với các thiết bị bảo vệ cấp trên trong quá trình vận hành thực tế và tạo thành hàng rào an toàn vững chắc trong hệ thống bù công suất phản kháng điện áp thấp. Nếu có nhu cầu vui lòng liên hệinfo@gyele.com.cn. Chúng tôi rất mong được giải quyết mọi vấn đề cho dự án bù công suất phản kháng điện áp thấp của bạn.
