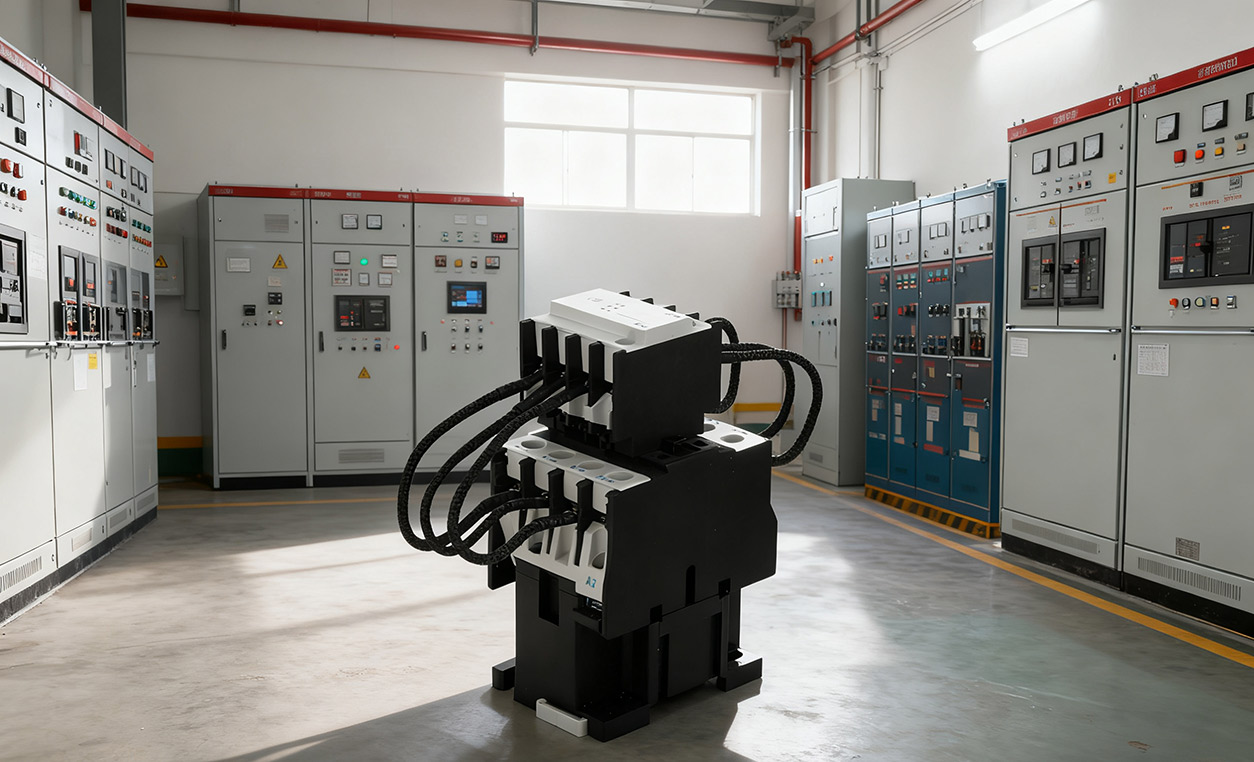

Hệ thống mạch từ của Công tắc tơ dòng CJ19 phải có thiết kế đặc biệt gì để đối phó với lực điện từ lớn hơn và ứng suất nhiệt sinh ra do chuyển mạch thường xuyên?

Trong lĩnh vực thiết bị bù công suất phản kháng điện áp thấp, việc lựa chọn công tắc tơ quyết định trực tiếp đến độ ổn định và tuổi thọ của toàn bộ hệ thống. Geyue Electric, với tư cách là nhà sản xuất chuyên nghiệp chuyên về lĩnh vực này, hiểu sâu sắc các điều kiện vận hành nghiêm ngặt của việc đóng cắt tụ điện - hoạt động thường xuyên vài lần trong một giây, kèm theo dòng điện tăng vọt vượt xa tải trọng thông thường và ứng suất nhiệt. Hôm nay, chúng tôi sẽ phân tích cho bạn kiến ​​thức thiết kế độc đáo và khéo léo của hệ thống mạch từ của công tắc tơ dòng CJ19, được thiết kế đặc biệt để chuyển mạch tụ điện, so với các công tắc tơ thông thường.

Tay nghề của Geyue Electric: Bảo vệ chất lượng điện năng bằng các giải pháp chuyên nghiệp

Mạch từ là trái tim của contactor, quyết định hiệu suất và độ ổn định của việc tạo ra lực điện từ. Mạch từ của công tắc tơ AC thông thường được thiết kế chủ yếu cho tải điện trở hoặc tải cảm ứng thông thường và lõi của nó chỉ sử dụng các tấm thép silicon điện thông thường. Mật độ từ thông và độ bền cơ học chỉ được yêu cầu để đáp ứng nhu cầu chuyển mạch chung. Tuy nhiên, các công tắc tơ dòng CJ19 phải đối mặt với các điều kiện làm việc hoàn toàn khác nhau, cụ thể là các tác động thường xuyên kèm theo hiện tượng quá dòng cao. Do đó, nguyên tắc cơ bản của thiết kế mạch từ cho bộ tiếp xúc dòng CJ19 là "tăng cường tính thấm từ".

Lõi của công tắc tơ dòng Geyue CJ19 được làm bằng các tấm thép silicon cán nguội cao cấp với cấp độ cao hơn và tổn thất thấp hơn so với các công tắc tơ AC thông thường. Vật liệu này không chỉ có tính thấm từ cao, cho phép nó nhanh chóng thiết lập và giải phóng lực hút điện từ mạnh để bảo vệ việc đóng và ngắt kết nối nhanh chóng các tiếp điểm một cách đáng tin cậy mà còn có độ bền cơ học cao hơn và khả năng chống va đập mạnh hơn. Lực điện từ cực lớn sinh ra mỗi khi đóng hoặc ngắt tụ điện được truyền đồng đều thông qua thiết kế tối ưu của ách từ và cột lõi, giúp ngăn chặn hiệu quả lõi biến dạng hoặc phát sinh tiếng ồn do tác động thường xuyên, nhờ đó đảm bảo độ chính xác hình học và tính ổn định hiệu suất của hệ thống mạch từ khi hoạt động lâu dài và thường xuyên.

Tản nhiệt được tối ưu hóa: Truyền gen "Bình tĩnh" vào các hoạt động thường xuyên

Hoạt động chuyển mạch thường xuyên của các công tắc tơ đối với dàn tụ điện không chỉ gây ra ứng suất cơ học mà còn dẫn đến tổn thất năng lượng liên tục, cuối cùng sẽ chuyển hóa thành năng lượng nhiệt. Trong số đó, tổn thất đồng của cuộn dây contactor và tổn thất dòng điện xoáy của lõi sắt của contactor là những nguồn nhiệt chính. Thiết kế tản nhiệt của các công tắc tơ thông thường thường dựa trên các điều kiện cung cấp điện liên tục và hoạt động không liên tục, trong khi các công tắc tơ dòng CJ19 phải giải quyết thách thức về nhiệt do hệ thống bù công suất phản kháng hoạt động ở chế độ gần như "làm việc liên tục".

Để loại bỏ nhiệt sinh ra do mất điện liên tục, Geyue Electric đã thiết kế các công tắc tơ dòng CJ19 trong đó mạch từ và cuộn dây có thể hoạt động cùng nhau để tản nhiệt. Thứ nhất, khung cuộn và quy trình cuộn dây của công tắc tơ dòng CJ19 do Geyue Electric sản xuất đặc biệt chú ý đến đường dẫn nhiệt. Cuộn dây của sản phẩm dòng CJ19 của chúng tôi sử dụng dây tráng men có mức chịu nhiệt cao hơn so với các loại dây trên thị trường (chẳng hạn như loại H) và để lại đường dẫn khí tản nhiệt tốt hơn trên cấu trúc cuộn dây. Thứ hai, quy trình sản xuất tấm nhiều lớp của lõi sắt của công tắc tơ dòng CJ19 của chúng tôi nhỏ gọn và đồng đều hơn, giảm thiểu tổn thất do dòng điện xoáy. Quan trọng hơn, toàn bộ hệ thống điện từ của công tắc tơ CJ19 của chúng tôi đã trải qua quá trình tối ưu hóa mô phỏng nhiệt, đảm bảo rằng nhiệt do lõi sắt và cuộn dây tạo ra có thể nhanh chóng tản ra không khí qua đế công tắc tơ thay vì tích tụ bên trong. Đội ngũ sáng tạo của chúng tôi đã tiếp thu và tích hợp hoàn toàn khái niệm thiết kế "tản nhiệt chủ động", kiểm soát mức tăng nhiệt độ của công tắc tơ dòng CJ19 ở mức thấp nhất trong lịch sử, trực tiếp trì hoãn sự lão hóa của vật liệu cách nhiệt và kéo dài tuổi thọ của cuộn dây.

Phản hồi động: Đảm bảo tính nhất quán của hành động ở cấp độ mili giây

Việc chuyển mạch tụ điện có yêu cầu cực kỳ nghiêm ngặt về thời gian. Công tắc tơ dòng CJ19 có hoạt động gồm hai bước độc đáo là "đầu tiên kết nối điện trở giới hạn dòng điện, sau đó đoản mạch các tiếp điểm chính". Hoạt động này phải được hoàn thành bởi hệ thống mạch từ điều khiển cơ cấu cơ khí với độ chính xác đến mili giây, đặt ra yêu cầu cực kỳ cao về đặc tính đáp ứng động của mạch từ.

Thiết kế mạch từ của các công tắc tơ thông thường có thể tập trung nhiều hơn vào các đặc tính hút tĩnh, trong khi thiết kế mạch từ của các công tắc tơ dòng CJ19 tập trung vào các đường cong động trong quá trình hút và giải phóng. Bằng cách tính toán chính xác các thông số của lò xo phản lực và khe hở không khí của mạch từ, Geyue Electric tối ưu hóa thiết kế vòng ngắn mạch để giảm tiếng ồn và độ rung của AC. Nhờ đó, contactor dòng CJ19 do công ty chúng tôi sản xuất hoạt động nhanh chóng, chính xác và trơn tru trong mỗi lần đóng và mỗi lần ngắt khi chuyển mạch thường xuyên. Hiệu suất động có độ ổn định cao này giúp ngăn ngừa hiện tượng rung tiếp xúc của công tắc tơ, giảm xói mòn hồ quang, đảm bảo thực hiện chính xác quy trình chuyển mạch hai bước và trực tiếp tránh được lỗi ngăn chặn dòng điện hoặc hư hỏng thiết bị do lỗi vận hành.

Tay nghề của Geyue Electric: Bảo vệ chất lượng điện năng bằng các giải pháp chuyên nghiệp

Là nhà sản xuất chuyên nghiệp về thiết bị bù công suất phản kháng điện áp thấp ở Trung Quốc, Geyue Electric hoàn toàn hiểu được tầm quan trọng của các bộ phận đáng tin cậy đối với giá trị của hệ thống.Công tắc tơ dòng CJ19của Geyue Electric được phát triển dưới sự hướng dẫn của các khái niệm cốt lõi về mạch từ và thiết kế tổng thể. Chúng đã trải qua các cuộc kiểm tra tuổi thọ nghiêm ngặt và xác minh tác động của dòng điện đột biến, đảm bảo tuổi thọ và độ ổn định điện vượt trội ngay cả trong môi trường công nghiệp thực tế với các sóng hài phức tạp và chuyển mạch thường xuyên. Nếu dự án kỹ thuật của bạn vẫn chưa tìm được nhà cung cấp hệ thống bù công suất phản kháng điện áp thấp phù hợp, tại sao không gửi yêu cầu của bạn đến địa chỉ email của chúng tôiinfo@gyele.com.cn. Đội ngũ chuyên nghiệp của chúng tôi sẽ giúp bạn tìm ra giải pháp bù công suất phản kháng tốt nhất nhằm nâng cao chất lượng điện năng.
