Tại sao Bộ điều khiển hệ số công suất điện áp thấp được sử dụng trong các kịch bản quang điện phải được trang bị khả năng vận hành bốn góc phần tư?

Trong thời đại bùng nổ ngành quang điện phân tán hiện nay, một quan niệm sai lầm về kỹ thuật phổ biến đang âm thầm ảnh hưởng đến sự ổn định và lợi nhuận của các nhà máy quang điện. Nhiều chủ sở hữu hệ thống quang điện phân tán vẫn áp dụng các giải pháp bù công suất phản kháng điện áp thấp truyền thống được sử dụng trong các kịch bản công nghiệp. Cuối cùng, họ chắc chắn sẽ phát hiện ra rằng các nhà máy quang điện thường xuyên gặp phải các vấn đề như phạt khi đánh giá hệ số công suất, điện áp vượt quá giới hạn và thậm chí cả việc thiết bị bị vấp bất thường. Là nhà sản xuất hàng đầu trong lĩnh vực bù công suất phản kháng điện áp thấp, Geyue Electric, với nhiều năm kinh nghiệm bù công suất phản kháng tại chỗ, có thể chỉ ra rõ ràng rằng nguyên nhân cốt lõi của những vấn đề này nằm ở chỗ các bộ điều khiển hệ số công suất thông thường không thể thích ứng với logic vận hành độc đáo của việc phát điện quang điện. Chìa khóa để loại bỏ nguyên nhân sâu xa này là trang bị cho các trạm quang điện bộ điều khiển hệ số công suất điện áp thấp chuyên dụng với khả năng vận hành bốn góc phần tư.

Một hệ thống quang điện đã phá vỡ mô hình dòng điện truyền thống

Trong các nhà máy truyền thống, dòng điện là một chiều và ổn định, với năng lượng điện truyền từ lưới điện đến các phụ tải. Mục tiêu của việc bù công suất phản kháng trong các nhà máy truyền thống rất đơn giản – để bù công suất phản kháng được tiêu thụ bởi một loại tải cảm ứng. Trong trường hợp này, hệ thống phân phối điện công nghiệp truyền thống giống như đường một chiều, còn bộ điều khiển hệ số công suất truyền thống điều khiển công suất phản kháng từ một hướng giống như cảnh sát giao thông chỉ có thể quan sát và điều khiển các phương tiện đi đến từ một hướng. Tuy nhiên, nhà máy quang điện về cơ bản là một hệ thống phát điện tích cực. Hướng của dòng điện tại điểm kết nối thay đổi theo thời gian thực với cường độ ánh sáng mặt trời và nó có thể thường xuyên chuyển đổi giữa "tiêu thụ điện năng" và "phát điện". Dòng công suất hai chiều và biến đổi này làm cho bản chất và hướng của nhu cầu công suất phản kháng trở nên vô cùng phức tạp. Vì vậy, bộ điều khiển hệ số công suất truyền thống chỉ tương đương với một cảnh sát giao thông thông thường chỉ có thể thực hiện bù công suất phản kháng một chiều, thiếu khả năng của một trung tâm chỉ huy giao thông mạnh có thể đồng thời quan sát và điều khiển “hệ thống giao thông hai chiều ba chiều” của trạm quang điện.

Phân tích chuyên sâu về giá trị cốt lõi của khả năng hoạt động theo bốn góc phần tư

Khả năng vận hành bốn góc phần tư của bộ điều khiển hệ số công suất là công nghệ then chốt được thiết kế đặc biệt để giải quyết dòng động lực và đan xen phức tạp của công suất tác dụng và công suất phản kháng tại điểm kết nối lưới trong hệ thống quang điện. Khả năng vận hành bốn góc phần tư dựa trên chiều dương và chiều âm của công suất tác dụng (P) và công suất phản kháng (Q), chia trạng thái dòng năng lượng điện thành bốn vùng làm việc. Đối với các nhà máy quang điện, mỗi góc phần tư trong số bốn góc phần tư này tương ứng với trạng thái vận hành tổng thể của toàn bộ điểm kết nối lưới của nhà máy quang điện và các yêu cầu bù tổng thể theo trạng thái đó.

Khi hệ thống quang điện không tạo ra điện vào ban đêm hoặc vào những ngày nhiều mây, nó hoạt động giống như một người sử dụng điện thông thường, tiêu thụ năng lượng tác dụng trong khi có thể hấp thụ công suất phản kháng cảm ứng từ lưới điện. Bộ điều khiển hệ số công suất cần điều khiển thiết bị chuyển mạch tụ điện để đưa tải công suất phản kháng bằng cách bật một nhóm tụ điện hạ áp. Tuy nhiên, khi hệ thống quang điện tạo ra điện trong điều kiện đủ ánh sáng, bộ biến tần quang điện sẽ cung cấp năng lượng hoạt động cho lưới điện và tình huống hoàn toàn khác. Tại thời điểm này, hiệu ứng sạc điện dung do cáp đường dài tạo ra có thể khiến hệ thống quang điện phản hồi công suất phản kháng điện dung cho lưới điện, dẫn đến tăng điện áp tại điểm kết nối lưới. Bộ điều khiển hệ số công suất phải có khả năng điều khiển SVG hoặc thiết bị bù lai có khả năng phát ra công suất phản kháng cảm ứng để hấp thụ những công suất phản kháng điện dung dư thừa này. Quan trọng hơn, các quy định về lưới điện hiện đại yêu cầu các nhà máy quang điện không những không phản hồi công suất phản kháng để gây nhiễu lưới mà còn phải có khả năng tự động cung cấp công suất phản kháng cảm ứng hoặc điện dung theo hướng dẫn điều độ để hỗ trợ điện áp. Điều này khẳng định bộ điều khiển hệ số công suất có thể quản lý dòng công suất phản kháng ở cả bốn góc phần tư và đạt được sự chuyển đổi từ "bù thụ động" sang "hỗ trợ tích cực".

Những rủi ro thực sự do sự thiếu vắng khả năng vận hành bốn góc phần tư sẽ gây ra

Nếu sử dụng bộ điều khiển hệ số công suất truyền thống không có khả năng hoạt động ở bốn góc phần tư thì hệ thống công suất phản kháng điện áp thấp sẽ không thể xác định chính xác nhu cầu công suất phản kháng thực tế trong quá trình phát điện. Bộ điều khiển hệ số công suất truyền thống dễ bị đánh giá sai và vận hành không chính xác. Vấn đề điển hình nhất là trong thời gian phát điện của nhà máy quang điện, hệ thống bù công suất phản kháng trong trạm không thể xử lý công suất phản kháng điện dung, dẫn đến vấp quá điện áp và mất khả năng phát điện. Đồng thời, do hệ thống bù công suất phản kháng hạ áp của nhà máy điện quang điện không thể điều khiển chính xác hướng phát ra công suất phản kháng nên nhà máy điện quang điện có thể phải đối mặt với các hình phạt kinh tế từ công ty lưới điện vì không đáp ứng tiêu chuẩn về hệ số công suất. Về lâu dài, việc sử dụng bộ điều khiển hệ số công suất truyền thống không có khả năng hoạt động ở bốn góc phần tư và thiết bị bù do nó điều khiển để đáp ứng nhu cầu công suất phản kháng động và phức tạp của việc phát điện quang điện cũng sẽ làm trầm trọng thêm tình trạng hao mòn thiết bị và ảnh hưởng đến hoạt động ổn định của toàn bộ hệ thống phân phối quang điện.

Dòng JKFG của Geyue Electric: Giải pháp thông minh được thiết kế riêng cho các kịch bản quang điện

Hiểu biết sâu sắc về điểm khó khăn của ngành là "các nhà máy quang điện, do sử dụng bộ điều khiển bù một chiều truyền thống, không thể thích ứng với việc chuyển đổi giữa phát điện và tiêu thụ điện, dẫn đến bù công suất phản kháng không chính xác, phải đối mặt với các khoản phạt, vấp thiết bị và mất ổn định hệ thống" đã cho phép Geyue Electric tận dụng nền tảng R&D mạnh mẽ và cơ sở sản xuất tự động của chúng tôi để giới thiệu dòng bộ điều khiển hệ số công suất điện áp thấp JKFG được thiết kế đặc biệt cho các kịch bản quang điện. Loạt bộ điều khiển hệ số công suất này tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và quốc gia, đồng thời chức năng cốt lõi của nó nằm ở việc đạt được khả năng vận hành chính xác ở bốn góc phần tư. Loạt bộ điều khiển hệ số công suất này có thể cảm nhận chính xác những thay đổi trong việc phát điện quang điện, xác định chính xác hướng nhu cầu công suất phản kháng thực tế và cường độ của tải, từ đó ra lệnh cho dàn tụ điện hoặc thiết bị bù hỗn hợp thực hiện phản hồi chính xác tính bằng mili giây. Công ty chúng tôi đặc biệt nhấn mạnh rằng để đảm bảo tính chính xác của phân tích bốn góc phần tư, cực tính của máy biến dòng tại vị trí quang điện phải được kết nối chính xác theo hướng dòng điện (hoặc hướng đo công suất) được chỉ định bởi dòng JKFG của bộ điều khiển hệ số công suất điện áp thấp, đây là nền tảng để phát huy hết hiệu quả của dòng JKFG của bộ điều khiển hệ số công suất điện áp thấp.

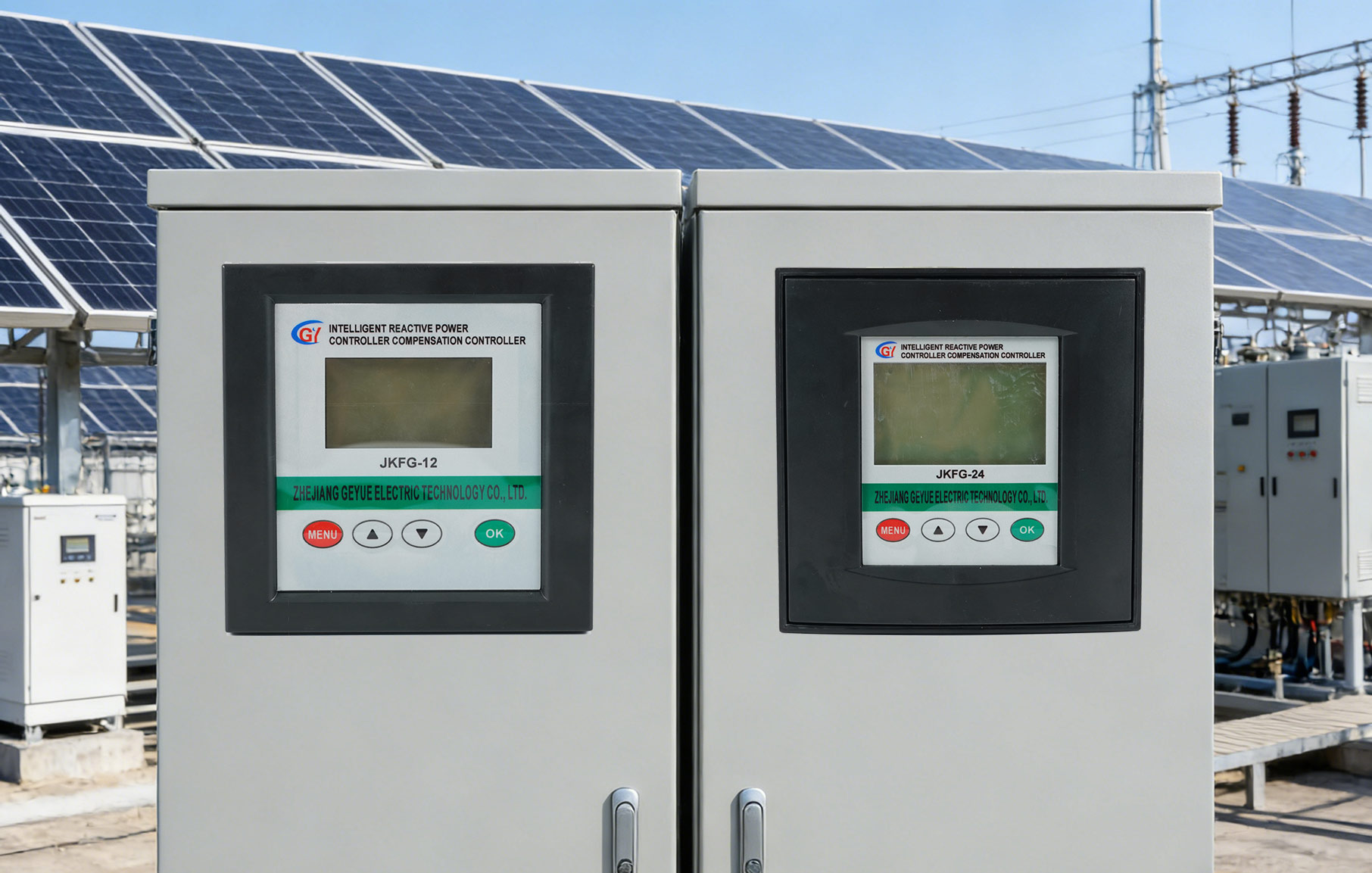

Của chúng tôiBộ điều khiển hệ số công suất dành riêng cho quang điện JKFG-12VàBộ điều khiển hệ số công suất dành riêng cho quang điện JKFG-24là những người bảo vệ thông minh bảo vệ kết nối lưới điện thân thiện, hoạt động ổn định và nâng cao doanh thu chung của các nhà máy quang điện. Từ bộ điều khiển hệ số công suất duy nhất đến giải pháp bù công suất phản kháng điện áp thấp hoàn chỉnh, Geyue Electric luôn cam kết cung cấp cho khách hàng giá trị có độ tin cậy cao. Vui lòng gửi miễn phí các yêu cầu bù công suất phản kháng điện áp thấp cho nhà máy quang điện của bạn tớiinfo@gyele.com.cn. Chúng tôi mong muốn cung cấp giải pháp đền bù tùy chỉnh cho dự án của bạn. Chọn Geyue Electric là chọn cách bình tĩnh đáp ứng những thách thức trong quá trình chuyển đổi năng lượng bằng công nghệ hàng đầu.
