Tỷ lệ phản ứng 7% hay 14%? Nên lựa chọn lò phản ứng nối tiếp như thế nào để tránh rủi ro sóng hài một cách hiệu quả?

Trong các hệ thống phân phối điện hạ thế, việc bù công suất phản kháng và quản lý sóng hài đang ngày càng trở thành ưu tiên hàng đầu để duy trì chất lượng điện năng. Khi có các phụ tải phi tuyến như bộ biến tần, bộ chỉnh lưu trong lưới điện, các sóng hài bậc cao do các phụ tải này tạo ra không chỉ gây ô nhiễm lưới điện mà còn đe dọa trực tiếp đến hoạt động an toàn của các tụ điện hệ số công suất và toàn bộ hệ thống bù công suất phản kháng hạ áp. Là nhà sản xuất hàng đầu trong lĩnh vực bù công suất phản kháng điện áp thấp ở Trung Quốc, Geyue Electric hiểu rõ rằng việc chọn tốc độ phản kháng chính xác của lò phản ứng nối tiếp là quyết định kỹ thuật cơ bản để xây dựng hệ thống bù lọc đáng tin cậy.

Tốc độ phản ứng: "Tần số điều chỉnh" để điều khiển sóng hài

Tốc độ phản kháng của các cuộn kháng nối tiếp không phải là một tham số được đặt ngẫu nhiên. Nó xác định mạch LC gồm có sóng hài nàolò phản ứng loạtVàtụ điệncó trở kháng thấp. Mạch này giống như một khoang cộng hưởng âm, có tác dụng "hấp thụ" dòng điện hài ở tần số cụ thể. Một mạch có tốc độ phản kháng 7% chủ yếu điều chỉnh và làm suy giảm sóng hài bậc 7 (350Hz) có hàm lượng cao nhất trong lưới điện; trong khi mạch có tốc độ phản kháng 14% chủ yếu điều chỉnh và làm suy giảm sóng hài bậc 5 (250Hz). Việc lựa chọn tốc độ phản ứng nào (7% hoặc 14%) cho các lò phản ứng nối tiếp trước tiên phụ thuộc vào việc chẩn đoán chính xác phổ hài hòa tại địa điểm. Lựa chọn không chính xác không chỉ không thể triệt tiêu các sóng hài mà còn có thể gây ra sự khuếch đại cộng hưởng của các sóng hài cụ thể, dẫn đến hậu quả tai hại. Geyue Electric luôn khuyến nghị rằng trước khi thiết kế sơ đồ bù công suất phản kháng điện áp thấp, nên sử dụng thiết bị chuyên nghiệp để đo chất lượng điện hoặc sử dụng chức năng phân tích hài hòa được tích hợp trong bộ điều khiển hệ số công suất để thu được dữ liệu quan trọng, cung cấp cơ sở thực tế cho việc lựa chọn một cách khoa học tốc độ phản kháng hợp lý cho các lò phản ứng nối tiếp.

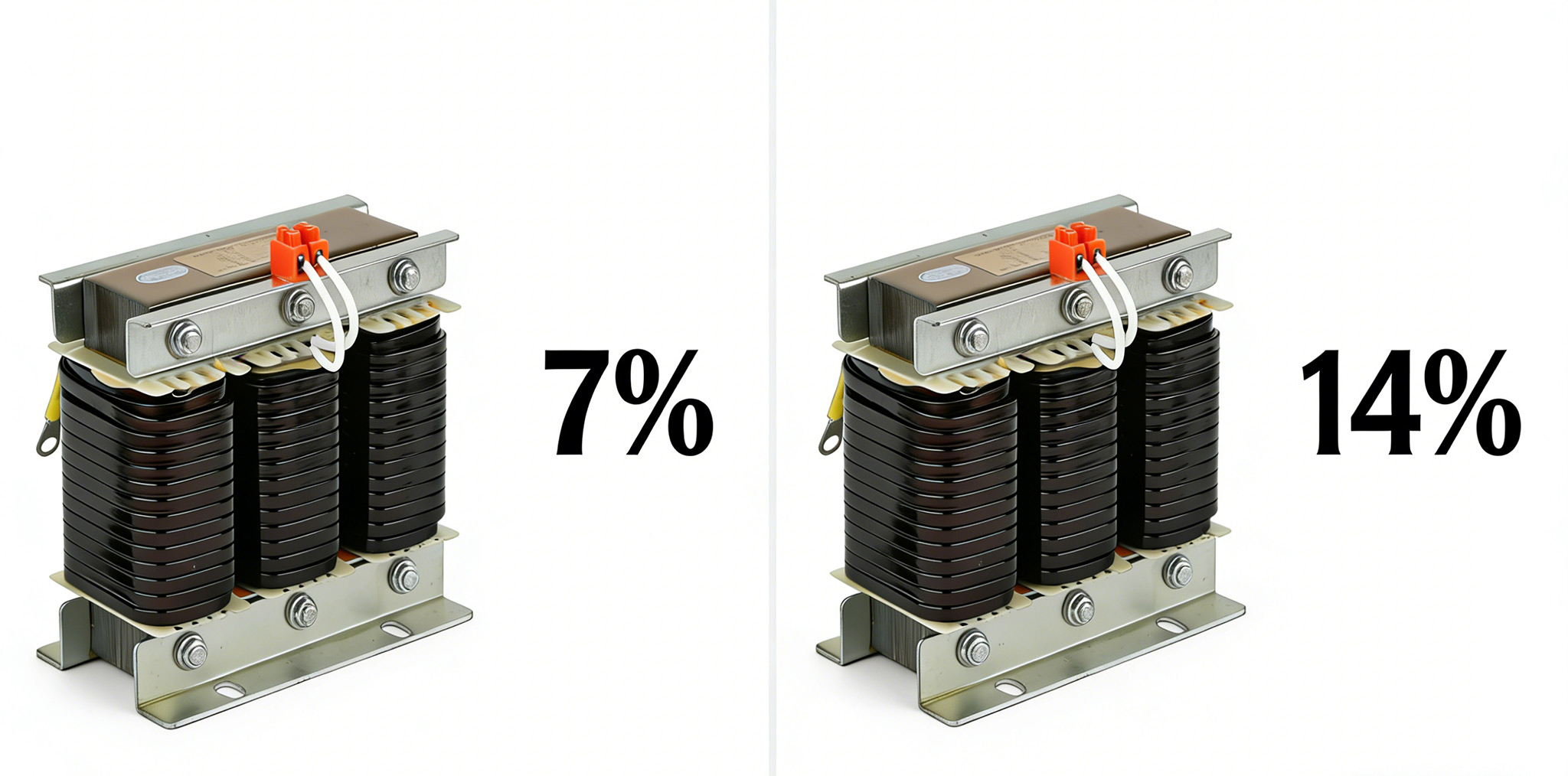

Sự khác biệt giữa7%Và14%trong các kịch bản ứng dụng điển hình

Trong các ứng dụng thực tế, việc lựa chọn tốc độ phản kháng cho các lò phản ứng nối tiếp có liên quan chặt chẽ đến đặc tính tải. Trong các kịch bản công nghiệp nặng và công nghiệp chế biến bị chi phối bởi các thiết bị như bộ biến tần và lò tần số trung bình, phổ hài thường bị chi phối bởi sóng hài bậc 5. Trong những trường hợp như vậy, nên chọn một lò phản ứng nối tiếp có tỷ lệ trở kháng 14% để hấp thụ hiệu quả dòng điện hài này và bảo vệ tụ điện khỏi hư hỏng quá dòng. Trong các trung tâm dữ liệu, tòa nhà thương mại và môi trường công nghiệp bị chi phối bởi thiết bị chỉnh lưu, thành phần sóng hài thứ bảy thường nổi bật hơn. Trong những trường hợp như vậy, sơ đồ có tốc độ phản ứng 7% sẽ phù hợp hơn. Hệ thống bù công suất phản kháng tiên tiến có thể cấu hình nhiều nhánh bộ lọc được điều chỉnh với tốc độ phản kháng khác nhau để bao phủ phổ hài hòa chính. Cốt lõibộ điều khiển hệ số công suấttrong hệ thống, thông qua việc thực hiện các chiến lược chuyển đổi tụ điện linh hoạt, tiến hành quản lý phối hợp thông minh của tất cả các chi nhánh. Thiết kế kiến ​​trúc này được thiết kế đặc biệt để xử lý các môi trường hài hòa phức tạp và cuối cùng đạt được sự quản lý tinh tế về chất lượng điện năng.

Dòng CKSG của Geyue Electric: Mọi điểm phần trăm của một gen đáng tin cậy

Độ chính xác của tốc độ phản ứng của lò phản ứng nối tiếp chỉ đủ để được xác định trong bản vẽ thiết kế. Độ ổn định và độ tin cậy lâu dài của lò phản ứng nối tiếp phải được đảm bảo bởi quy trình sản xuất vượt trội của nhà sản xuất. Geyue Electric đã đưa ra thị trườngDòng lò phản ứng loạt điện áp thấp CKSG, được thiết kế đặc biệt để đáp ứng yêu cầu khắt khe này. Cho dù đó là mô hình tốc độ phản ứng 7% hay 14%, công ty chúng tôi luôn sử dụng các tấm thép silic định hướng cán nguội nhập khẩu chất lượng cao làm vật liệu lõi và thông qua quy trình đúc và đóng rắn bằng nhựa epoxy độc đáo, khe hở không khí của lõi không bao giờ thay đổi dưới sự thay đổi rung động và nhiệt độ, do đó bảo vệ sự ổn định lâu dài của giá trị điện cảm. Cuộn dây của lò phản ứng nối tiếp của chúng tôi sử dụng cuộn dây bằng đồng không chứa oxy có độ tinh khiết cao, kết hợp với hệ thống cách điện loại H và quy trình ngâm tẩm chân không, nhờ đó, lò phản ứng nối tiếp có thể duy trì mức tăng nhiệt độ cực thấp và tiếng ồn vận hành ngay cả trong điều kiện nhiệt độ cao và tải nặng. Việc không ngừng theo đuổi độ chính xác là cam kết lâu dài của chúng tôi với mọi người dùng: mọi điểm phần trăm của tốc độ phản kháng của loạt lò phản ứng của chúng tôi đều thực sự chính xác, đóng vai trò là nền tảng phần cứng vững chắc cho hiệu ứng lọc của từng nhánh bộ lọc được điều chỉnh trong hệ thống bù công suất phản kháng.

Geyue Electric cam kết cung cấp cho người dùng chuỗi giá trị hoàn chỉnh bao gồm chẩn đoán chuyên nghiệp, lựa chọn chính xác, cung cấp linh kiện chất lượng cao và điều khiển thông minh từ góc độ hệ thống. Đội ngũ kỹ thuật của chúng tôi có thể phân tích các đặc tính tải của lưới điện và đề xuất sơ đồ cấu hình tốc độ phản kháng 7% hoặc 14% tối ưu cho bạn hoặc thậm chí thiết kế một tủ bù bộ lọc lai phức tạp hơn cho bạn. Việc lựa chọn tốc độ phản kháng chính xác là điểm khởi đầu khoa học để tránh rủi ro điều hòa; việc lựa chọn Geyue Electric là mang lại cho toàn bộ hệ thống quản lý chất lượng điện năng một tuổi thọ đáng tin cậy. Vui lòng gửi yêu cầu của bạn về việc bù công suất phản kháng điện áp thấp tớiinfo@gyele.com.cn. Hãy để chúng tôi cùng nhau bảo vệ độ tinh khiết và hiệu quả của lưới điện của bạn bằng khả năng bảo vệ vững chắc của các lò phản ứng dòng CKSG và khả năng thiết kế hệ thống chuyên nghiệp.
